Новые цифровые осциллографы АКИП-4156 и АКИП-4157: высокоточные решения для профессиональных измерений

Основанные на единой аппаратной платформе, цифровые осциллографы серий АКИП-4156 и АКИП-4157 предназначены для высокоточных измерений и анализа сигналов. Обе линейки относятся к приборам высокого разрешения и используют аналого-цифровые преобразователи с 12-битной разрядностью, что обеспечивает точную фиксацию даже малейших изменений в исследуемых сигналах.

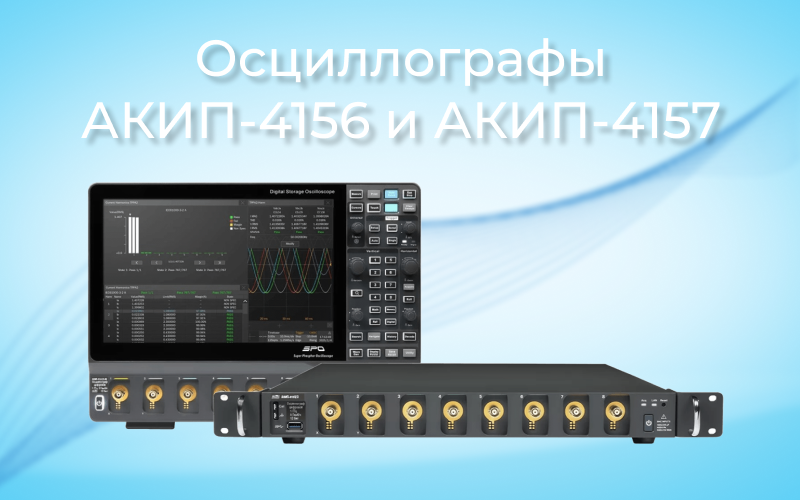

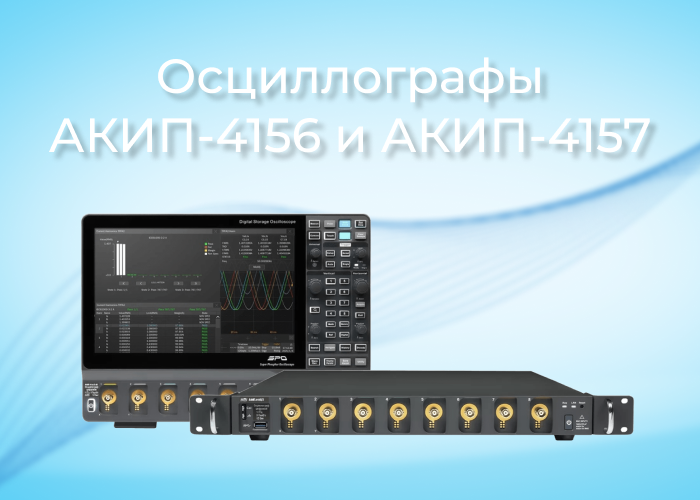

Модели серии АКИП-4156 выполнены в компактном корпусе высотой 1U без встроенного дисплея, что делает их удобными для применения в стойках или автоматизированных системах. Все устройства этой линейки оснащены восемью каналами и поддерживают управление через USB, LAN и, при необходимости, через GPIB. При подключении внешнего экрана через HDMI обеспечивается удобная визуализация данных. В серию входят три модели с различной полосой пропускания — 350, 500 МГц и 1 ГГц — при максимальной частоте дискретизации 5 ГГц и объемом памяти до 2,5 ГБ.

Серия АКИП-4157 представляет собой осциллографы в моноблочном исполнении, снабжённые сенсорным экраном с диагональю 30,7 см и разрешением 1280×800. Устройства оснащаются от 4 до 8 каналов и поддерживают ширину полосы до 1 ГГц. В рамках этой серии представлены девять моделей, отличающихся числом входов и параметрами пропускной способности. Кроме аналоговых входов, предусмотрена возможность подключения опционального логического пробника для работы в режиме 16-канального логического анализатора.

Важным элементом архитектуры обеих серий является применение технологии SPO, позволяющей достичь скорости обновления до 650 000 осциллограмм в секунду с отображением до 256 градаций яркости. Это существенно повышает вероятность выявления кратковременных помех и нестабильностей в сигналах. Технология также реализует отображение цветовой температуры, упрощающее визуальный анализ формы сигнала.

Система цифровой синхронизации отличается высокой точностью и низким уровнем джиттера. Поддерживается интеллектуальный запуск и декодирование сигналов по различным протоколам, включая I2C, SPI, UART, CAN, LIN, а также — по опциям — CAN FD, FlexRay, I2S и другим промышленным стандартам.

Обе серии оснащены множеством функций анализа, включая историю осциллограмм, сегментированную память до 124 000 сегментов с минимальным межсегментным интервалом до 1,5 мкс, автоматический поиск событий, анализ частотных характеристик (АЧХ), расчет параметров мощности, построение глазковых диаграмм и анализ джиттера. Поддерживаются расширенные математические функции, включая БПФ с глубиной до 8 миллионов точек.

Модели могут управляться дистанционно с помощью команд SCPI через интерфейсы USB и LAN, также предусмотрена работа с web-интерфейсом. HDMI-выход обеспечивает передачу изображения на внешний дисплей.

Для расширения функциональности предусмотрена поддержка активных пробников SAPBus, таких как SAP2500, SAP1000 и SAP2500D, обеспечивающих надёжную интеграцию с измерительной системой. В линейке АКИП-4156 дополнительно поддерживается синхронизация через внешний модуль SYN64, позволяющий объединять до 64 осциллографов в единую измерительную систему с числом каналов до 512.

Данные осциллографы обеспечивают высокую точность, широкие аналитические возможности и гибкость в настройке, что делает их эффективными инструментами для научных, инженерных и промышленных задач в таких сферах, как телекоммуникации, автомобилестроение, энергетика и электроника.
