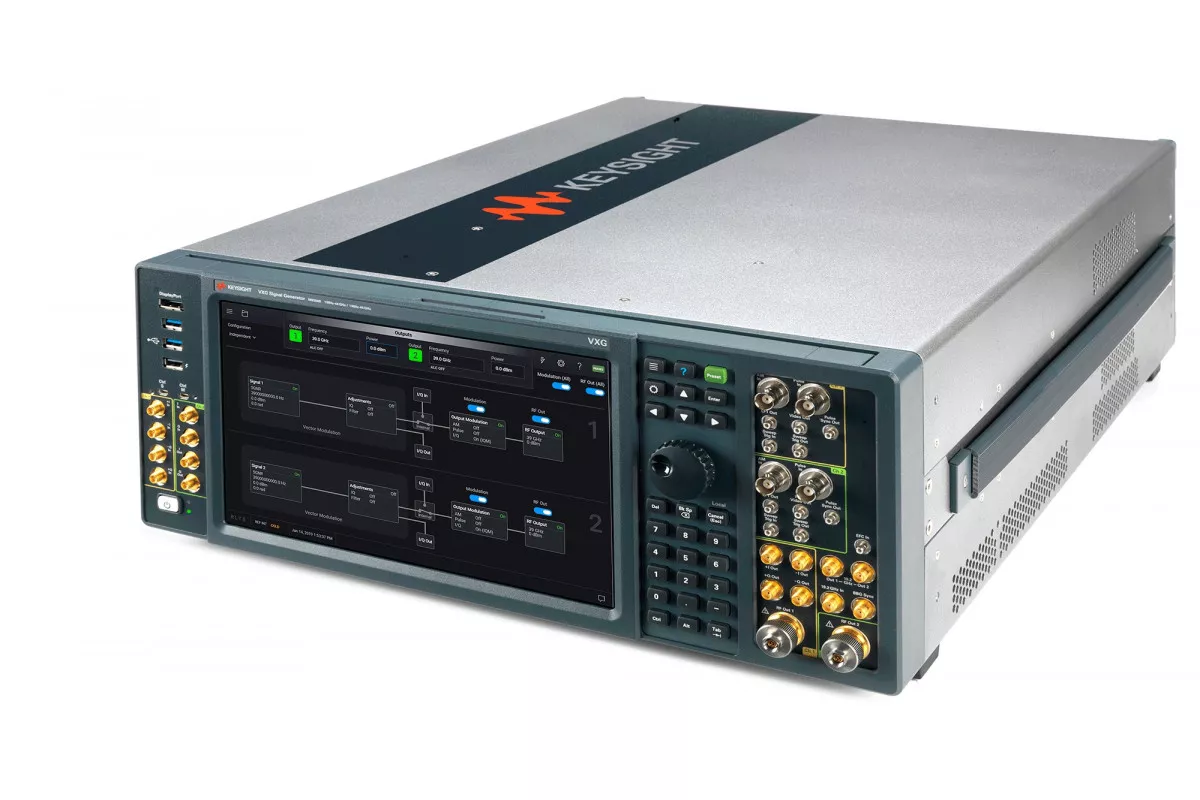

Векторный СВЧ-генератор Keysight M9384B-F14 VXG в формате PXIe (от 1 МГц до 14 ГГц)

Векторный СВЧ-генератор Keysight M9384B-F14 VXG в формате PXIe представляет собой современный источник сигналов, предназначенный для решения сложных задач в области тестирования и измерений. Этот прибор входит в Государственный реестр средств измерений под номером 81414-21, что подтверждает его соответствие высоким требованиям точности и надежности. Он сочетает в себе широкий диапазон частот, высокое качество выходного сигнала и гибкие возможности модуляции, что делает его эффективным инструментом для исследовательских лабораторий и промышленных применений.

Рабочий диапазон частот генератора охватывает от 1 МГц до 14 ГГц, что позволяет использовать устройство как в низкочастотных областях, так и в диапазоне микроволн. Выходная мощность отличается широким диапазоном регулировки: минимальное значение достигает –120 дБм, а на частоте 1 ГГц уровень изменяется от –110 дБм до +23 дБм. Это обеспечивает универсальность прибора и возможность точного подбора параметров сигнала под конкретные задачи. На частоте 39 ГГц генератор способен выдавать мощность до +24 дБм, что особенно важно для тестирования систем связи миллиметрового диапазона.

Ключевой характеристикой устройства является низкий уровень фазового шума. На частоте 1 ГГц при отстройке 20 кГц он составляет –140 дБн/Гц, что гарантирует стабильность и чистоту генерируемого сигнала. Дополнительно прибор демонстрирует низкий уровень гармоник, не превышающий –30 дБн на частоте 1 ГГц. Такие показатели обеспечивают высокую достоверность результатов измерений и позволяют применять генератор в критически важных тестовых сценариях.

Векторные возможности устройства реализованы через полосу квадратурной модуляции до 2 ГГц как при внутреннем, так и при внешнем управлении. Генератор поддерживает воспроизведение заданных форм сигналов, что обеспечивает гибкость при создании сложных сценариев модуляции и моделирования реальных условий работы систем связи. Для хранения и воспроизведения сложных сигналов доступен объем памяти 1024 MВыб, чего достаточно для продолжительных тестов и многоуровневых экспериментов.

Генератор поддерживает пошаговый режим свипирования, а скорость переключения частоты в режиме CW при работе по списку составляет 28 мс. Это позволяет оперативно изменять параметры в ходе измерений и эффективно использовать прибор в автоматизированных системах тестирования. Ширина радиочастотной полосы достигает 2 ГГц, что делает устройство подходящим для проверки современных широкополосных систем, включая технологии 5G и перспективные стандарты связи.

Таким образом, Keysight M9384B-F14 VXG в формате PXIe сочетает в себе широкий диапазон рабочих частот, высокую выходную мощность, низкий уровень шумов и развитые функции векторной модуляции. Его характеристики позволяют применять прибор в разработке и тестировании радиоэлектронных устройств нового поколения, включая системы беспроводной связи, спутниковые комплексы и оборудование миллиметрового диапазона. Это универсальное решение для специалистов, которым необходим точный и стабильный источник СВЧ-сигналов с расширенными функциональными возможностями.
