* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

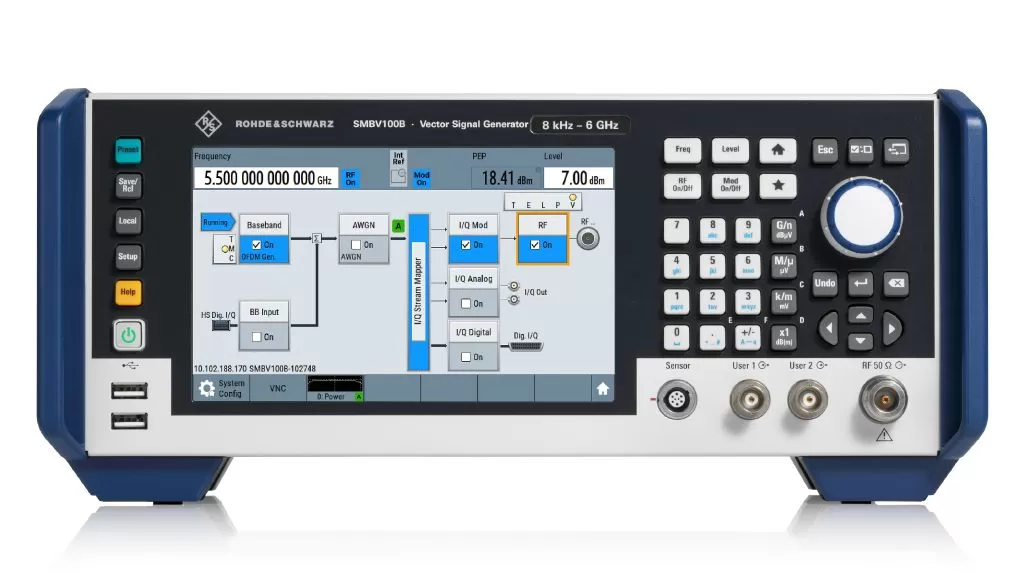

Векторный генератор сигналов Rohde & Schwarz SMBV100B, внесенный в ГосРеестр СИ под номером 74139-19, представляет собой высокоточный прибор для генерации сложных сигналов в диапазоне от 1 МГц до 6 ГГц в режиме I/Q. Его ключевые особенности делают его незаменимым инструментом в телекоммуникациях, радиолокации и научных исследованиях.
Одной из важнейших характеристик SMBV100B является исключительная точность установки частоты с дискретностью 0,001 Гц, что позволяет тонко настраивать параметры сигнала для самых требовательных задач. Время перестройки частоты составляет менее 1,2 мс, обеспечивая высокую скорость работы в динамичных сценариях. Стабильность встроенного опорного генератора гарантирует долговременную надежность с отклонением менее 1×10⁻⁶ в год, а наличие входа для внешней опорной частоты 10 МГц (BNC-розетка) расширяет возможности синхронизации с другими устройствами.
Генератор обеспечивает широкий динамический диапазон выходного сигнала от -127 дБм до +18 дБм, что позволяет моделировать как слабые, так и мощные сигналы с высокой точностью. Погрешность установки уровня мощности не превышает 0,7 дБ при уровнях выше -90 дБм, а низкий уровень гармонических искажений (менее -30 дБн) гарантирует чистоту выходного сигнала.
Фазовый шум SMBV100B находится на выдающемся уровне: типовое значение составляет -132 дБн/Гц, а гарантированное – не хуже -126 дБн/Гц, что делает генератор идеальным для работы с чувствительными приемниками и системами цифровой модуляции.
Благодаря опции SMBVB-KB106 прибор поддерживает расширенные возможности формирования сигналов, включая генерацию сложных векторных модуляций. Это делает его универсальным решением для тестирования современных беспроводных стандартов, спутниковой связи и радионавигационных систем.
Высокая точность, быстродействие и низкий уровень шумов позволяют использовать SMBV100B в качестве эталонного источника сигналов в лабораториях и на производстве, обеспечивая воспроизводимые и достоверные результаты измерений.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Векторный |
|
Номер записи в ГосРеестре СИ
|
74139-19 |
|
Мин. частота, кГц
|
8 |
|
Макс. частота, ГГц
|
6 |
|
Фазовый шум
|
-150 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, GPIB |
|
Выходной уровень
|
-145 ... 20 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
| Частотный диапазон | SMBVB-B103 | от 8 кГц до 3 ГГц (режим НГ) | |
| от 1 МГц до 3 ГГц (режим I/Q) | |||
| SMBVB-B103 | от 8 кГц до 6 ГГц (режим НГ) | ||
| SMBVB-KB106 | от 1 МГц до 6 ГГц (режим I/Q) | ||
| Дискретность установки частоты | 0,001 Гц | ||
| Время установки частоты | < 1,2 мс | ||
| Стабильность опорного генератора (старение) | Стандартно | <1 × 10–6/год | |
| с опцией SMBVB-B1 | <1 × 10–7/год | ||
| с опцией SMBVB-B1H | <3 × 10–8/год | ||
| Вход для внешней опорной частоты | Стандартно | 10 МГц (BNC (розетка)) | |
| с опцией SMBVB-B3 | 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBVB- K704 | от 1 МГц до 100 МГц (BNC (розетка)) | ||
| Выход для опорной частоты | (форма сигнала – синус) | ||
| Внутренний источник | Стандартно | 10 МГц (BNC (розетка)) | |
| Внешний источник | вх. частота: 10 МГц | 10 МГц (BNC (розетка)) | |
| с опцией SMBVB-B3 | 10, 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBB- K704 | 10 МГц (BNC (розетка)) | ||
| Гарантированный уровень мощности выходного сигнала | Стандартно | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +18 дБм | ||
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +18 дБм | ||
| с SMBVB-K3 | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм | |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | ||
| 10 МГц < f ≤ 4 ГГц | от -127 дБм до +21 дБм | ||
| 4 ГГц < f ≤ 6 ГГц | от -127 дБм до +20 дБм | ||
| с SMBVB-B32 | 200 кГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | |
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +25 дБм | ||
| Дискретность установки уровня | 0,01 дБ | ||
| Погрешность установки уровня (при уровне > –90 дБм) | 200 кГц < f ≤ 3 ГГц | < 0,5 дБ | |
| f > 3 ГГц | < 0,7 дБ | ||
| Время установки | < 1 мс (0,7 мс измеренное) | ||
| Чистота спектра | |||
| Гармонические составляющие | 1 МГц ≤ f ≤ 6 ГГц | <-30 дБн | |
| Фазовый шум (при отстройке 20 кГц на несущей) | 1 ГГц | < –126 дБн/Гц, -132 дБн/Гц тип. | |
| 3 ГГц | < –116 дБн/Гц, -122 дБн/Гц тип. | ||
| 6 ГГц | < –110 дБн/Гц, -116 дБн/Гц тип. | ||
| Типы модуляции | |||
| АМ, ЧМ, ФМ (SMBVB-K720) | Параметры смотрите в спецификации | ||
|
ИМ (SMBVB-K22) (стандартно – внешняя, с SMBVB-K23 – внутренняя/внешняя) |
время нарастания/спада | <15 нс (transition type: Fast) | |
| <200 нс (transition type: Smoothed) | |||
| частота повторения | до 25 МГц | ||
| минимальная длительность импульса | <20 нс (transition type: Fast) | ||
| Векторная I/Q модуляция | Полоса модуляции | внешняя wideband I/Q: | |
| +/-25% от несущей (при f ≤4 ГГц) | |||
| +/- 1 ГГц (при f > 4 ГГц) | |||
| внутренняя baseband I/Q: | |||
| +/-25% от несущей (при f ≤1 ГГц) | |||
| +/- 250 МГц (при f > 1 ГГц) | |||
| Источники модуляции | |||
| Внутренний модулирующий генератор | Типы сигналов | Синусоидальный | |
| Диапазон частот | от 0,1 Гц до 1 МГц | ||
| 2 НЧ генератора, генератор шума (SMBVB-K24) | Типы сигналов |
Синусоидальный, импульсный, треугольный, трапецеидальный, шумоподобный |
|
| Диапазон частот | Синус от 0,1 Гц до 10 МГц | ||
| Полосы шумового сигнала | от 100 кГц до 10 МГц | ||
|
Импульсный, треугольный, трапецеидальный, |
от 0,1 Гц до 1 МГц | ||
| Генератор импульсов (SMBVB-K23) | Режимы | Единичный / двойной импульс | |
| Период | от 40 нс до 100 с | ||
| Длительность | от 10 нс до 1 с (единичный импульс) | ||
| Джиттер | < 10 нс | ||
| Аналоговые входы для I/Q | BNC (розетка) на задней панели | ||
| Цифровые входы для I/Q (Digital baseband input) | Дискретизация | от 400 Гц до 200 МГц | |
| Разрешение | до 18 бит | ||
| Полоса частот | 160 МГц | ||
| Внутренний I/Q модулирующий генератор (Internal baseband) | Скорость выборки | 600 МГц | |
| Разрешение | 16 бит | ||
| I/Q baseband генератор – режим произвольной формы (ARB) | |||
| Длина записи | Стандартно | до 64 млн. отсчетов | |
| Опционально | 256 млн./ 1/ 2 млрд. отсчетов | ||
| Полоса частот | Стандартно | до 120 МГц | |
| с SMBVB-K523/-К524 | до 240 / 500 МГц | ||
| Типы сигналов |
Маркерные (до 3), Многосегментные (до 1024), С несколькими несущими (до 512) |
||
|
I/Q baseband генератор – кодер реального времени (режим цифровой пользовательской модуляции) (SMBVB-K520) |
|||
| Типы модуляций | ASK, FSK, PSK, QAM | ||
| Параметры шумового сигнала (опц. SMBVB-K62 Additive white Gaussian noise) | |||
| Крест-фактор | > 15 дБ | ||
| Отношение С/Ш | от -50 дБ до +45 дБ | ||
| Ширина полосы | Стандартно | до 120 МГц | |
| с SMBVB-K523/-К524 | до 240 / 500 МГц | ||
| Общая информация | |||
| Дисплей | 7 дюймов, емкостной сенсорный | ||
| Питание | Сеть переменного тока: 100 В-240 В (50-60 Гц, 400 Гц) | ||
| Потребляемая мощность | Максимально 300 Вт | ||
| Габаритные размеры (Ш-В-Г), мм | 344 × 153 × 372 | ||
| Масса | 10,5 кг | ||
