Артикул:
m-110843
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
USB
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

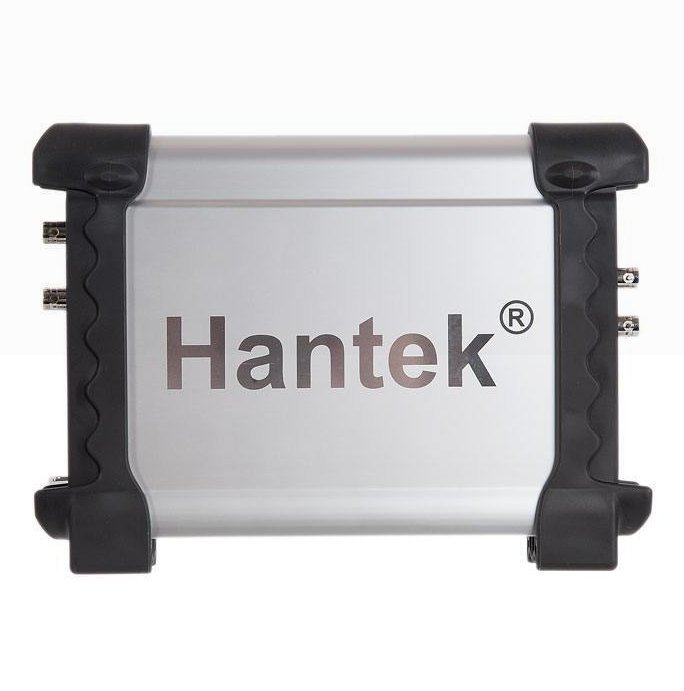

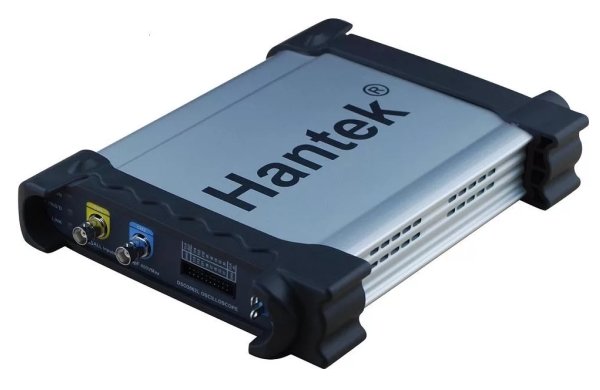

Данное устройство совмещает в себе пять функций: осциллограф, анализатор спектра, частотомер, генератор сигналов произвольной формы, логический анализатор.
- 5-в-1: осциллограф, генератор, логический анализатор, анализатор спектра, частотомер.
- Осциллограф: 2 канала и внешний триггер, полоса 60МГц, дискретизация 200МГц, память 10К-16М на канал.
- Генератор: 25МГц (синусоида до 75МГц), разрешение 12бит.
- Логический анализатор: 16 каналов, до 16М замеров на канал.
- Питание: внешний блок питания 8-36В.
- Интерфейс USB2.0
- Более 20 автоматических измерений и функций.
- Отличный промышленный дизайн (металлический корпус).
- ПО работает под: Windows 2000,XPO,Vista, Windows7
Программное обеспечение: Windows XP, Vista,7.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
200 Мвыб/c |
|
Интерфейсы
|
USB |
|
Питание
|
8-36 В |
|
Гарантия, (мес)
|
24 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Коробка
- Сумка
- Устройство
- ПО на диске
- Щупы 2 шт
- BNC Кабель для генератора
- USB кабель
- Блок питания
- Соединители для логического анализатора
- Крюки для логического анализатора 16 шт
| Вертикальные | Каналов | 2 |
| Аналоговая полоса пропускания | 60 МГц | |
| Время нарастания (Rise Time) | 5.8 нс | |
| Входной импеданс | Сопротивление: 1M; Емкость: 15 pF | |
| Входная чувствительность | 10мВ/деление до 5В/деление | |
| Связь на входе | AC, DC and GND | |
| Вертикальное разрешение | 8 бит | |
| Максимальное входное напряжение | 400В (Пик DC+AC) | |
| Горизонтальные | Дискретизация реального времени | 200 МГц (1 канал), 100Мгц (при активности 2,3 или 4 каналов) |
| Диапазоны времени | 5 нс/деление до 1000 с/деление | |
| Память | 10К-16М замеров на канал | |
| Точность базы времени | ±50ppm | |
| Триггер | Источники | CH1, CH2, CH3, CH4, EXT |
| Режимы | Фронт, Пульс, Альтернативный, Видео | |
| Режим X-Y | Вход X | Канал 1 |
| Вход Y | Канал 2 | |
| Сдвиг фазы | Максимум 3 градуса | |
| Курсоры и измерения | Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Измерения времени | Частота, Период, Время нарастания, Время спада,Ширина импульса, Ширина провала, Рабочий цикл | |
| Измерение задержки | Измерение задержки от края нарастания на канале 1 до края нарастания на канале 2, Измерение задержки от края спада на канале 1 до края спада на канале 2 | |
| Курсорные измерения | Ручные, Отслеживающие, Автоматические | |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование | |
| Интерфейс | USB | USB 2.0 Full Speed |
| Опционально | WIFI, LAN | |
| Питание | Питание от сети | AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 8-36DC, 1A |
| Механика | Размеры | 255 x 190 x 45 (мм) |
| Вес | 1 Кг | |
| Генератор | ||
| Вывод сигнала произвольной формы | ||
| Частота | от 0 до 25MHz | |
| ЦАП | 2K - 200MHz регулируемый | |
| Каналы | 1 канал вывода сигнала | |
| Длительность сигнала | 4К точек | |
| Вертикальное разрешение | 12 бит | |
| Частотная стабилизация | <30ppm | |
| Амплитуда | +3.5V Max. | |
| Выходной импеданс | 50 Ом | |
| Выходное напряжение | 50mA Iпик=50mA | |
| Пропускная полоса | 25 МГц | |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) | |
| Логический анализатор | ||
| Импеданс | 200К (C=10p) | |
| Входное напряжение | от -60 до 60В | |
| Порог логического уровня | от -6 до 6В | |
| Максимальная частота дискретизации | 100 Мгц | |
| Полоса | 10 Мгц | |
| Совместимые уровни | TTL, LVTTL, CMOS, LVCMOS, ECL, PECL, EIA | |
| Память | 10K-68M/CH | |
| **Количество эффективных бит зависит от частоты сигнала. | ||
| ***От полного диапазона измерения (Вольт/деление * 8 делений) | ||
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
