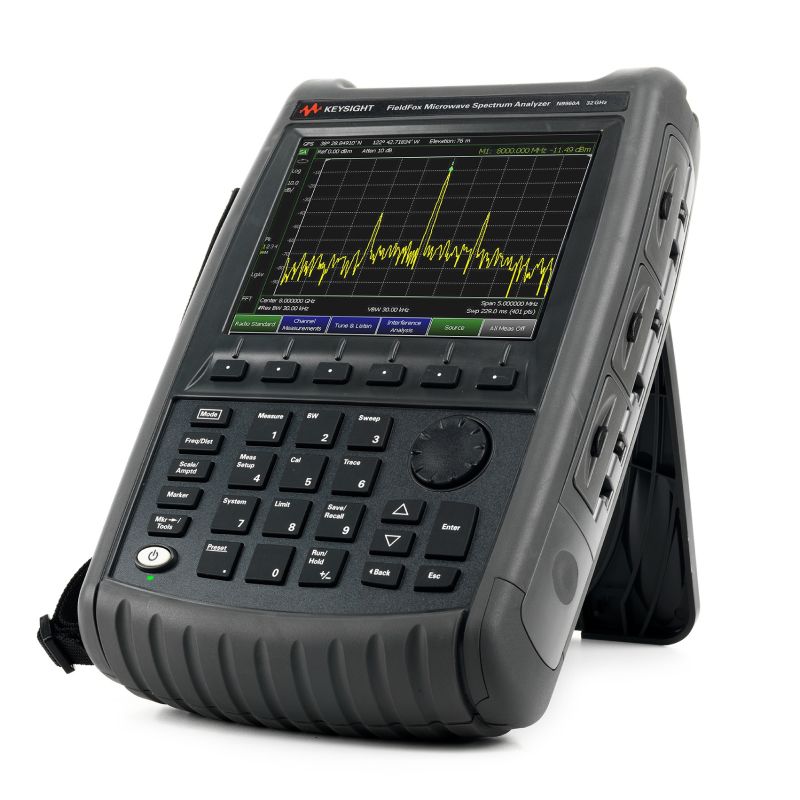

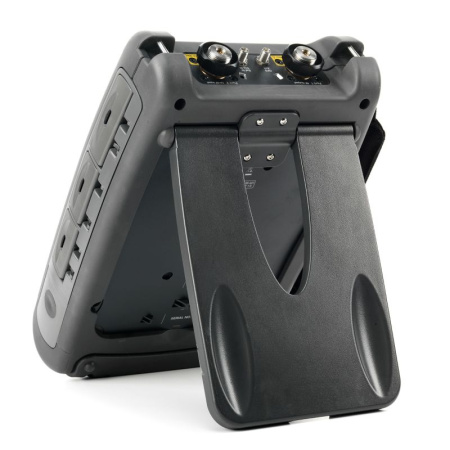

Портативный СВЧ-анализатор спектра Keysight FieldFox N9960A (от 9 кГц до 32 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9960A представляет собой современное решение для специалистов, которым требуется высокоточный и надежный инструмент для измерения и анализа сигналов в условиях лабораторных исследований и полевых испытаний. Прибор официально зарегистрирован в Госреестре средств измерений под номером 70878-18, что подтверждает его соответствие требованиям к метрологическим характеристикам и возможность использования в профессиональной деятельности на территории России.

Данный анализатор отличается широким диапазоном рабочих частот, охватывающим от 5 кГц до 32 ГГц. Это позволяет применять его как для задач в области радиосвязи, так и для работы с современными беспроводными системами, включая LTE и первые решения для 5G. Благодаря высокой полосе пропускания в 10 МГц прибор способен фиксировать и анализировать широкий спектр сигналов в реальном времени, что особенно важно при исследовании сложных модуляционных форматов и динамичных радиочастотных процессов.

По уровню собственных шумов прибор демонстрирует впечатляющий результат: при частоте 1 ГГц значение DANL достигает -159 дБм, что обеспечивает высокую чувствительность и позволяет обнаруживать слабые сигналы даже в условиях насыщенного эфира. Немаловажным параметром является и фазовый шум: при смещении на 1 МГц он составляет -113 дБс/Гц, при смещении на 10 кГц – -111 дБс/Гц, а на 30 кГц – -108 дБс/Гц. Такие показатели гарантируют точное измерение параметров сигнала без значительных искажений.

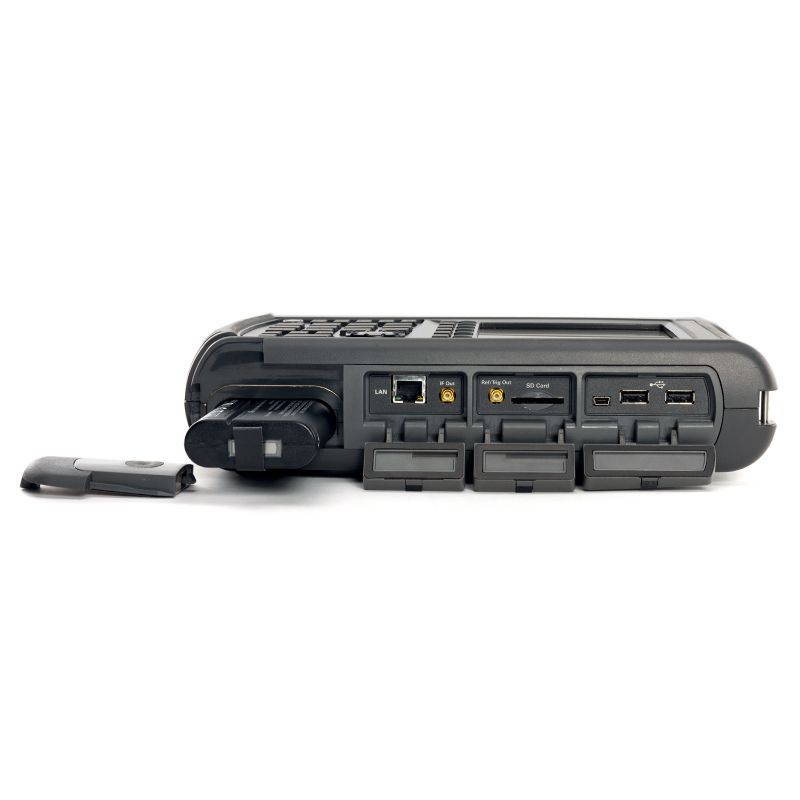

Анализатор имеет два встроенных порта, что расширяет возможности подключения и проведения измерений. Встроенный аттенюатор с диапазоном регулировки до 30 дБ с шагом 5 дБ обеспечивает гибкость при работе с сигналами различного уровня мощности. Выходная мощность прибора достигает 4 дБм, а общая точность амплитуды составляет ±0,3 дБ, что говорит о высокой достоверности результатов измерений.

По динамическому диапазону без паразитных составляющих прибор превышает отметку в 104 дБ, что позволяет уверенно проводить анализ в условиях присутствия мощных соседних сигналов. Перехват третьего порядка (TOI) равен +13 дБм, что также подтверждает способность прибора эффективно работать в условиях сложного спектрального окружения.

Особое внимание заслуживают дополнительные функции: прибор поддерживает измерение коэффициента шума, анализ спектра в реальном времени, встроенные функции измерителя мощности, а также расширенный анализ передачи (ERTA). Возможность измерять мощность с использованием USB-датчиков позволяет работать с непрерывными и свипированными сигналами, а также выполнять тестирование радиочастотных импульсов с применением пиковых датчиков.

Среди программных приложений, доступных пользователю, стоит отметить спектрограмму, функцию отклика на стимул, настройку и прослушивание AM/FM, измерение напряженности поля. Прибор совместим с широко используемым кодом SCPI и может работать с программным обеспечением 89600 VSA, что делает его интеграцию в существующую систему измерений максимально удобной. Дополнительной возможностью является проведение измерений «over-the-air» для LTE FDD и 5GTF, что делает прибор актуальным в условиях внедрения новых поколений мобильной связи.

Таким образом, Keysight FieldFox N9960A является многофункциональным портативным СВЧ-анализатором спектра, который сочетает в себе компактность, широкий диапазон рабочих частот и высокие метрологические характеристики. Он одинаково эффективен как при полевых измерениях, так и в лабораторных условиях, обеспечивая точность, надежность и богатый набор функций для специалистов в области радиочастотных технологий.
