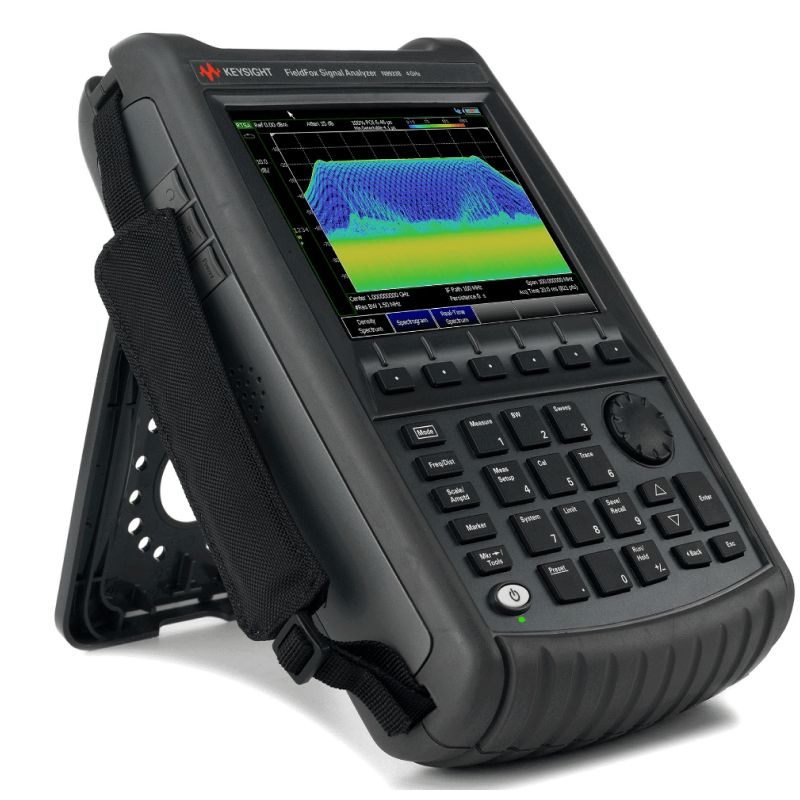

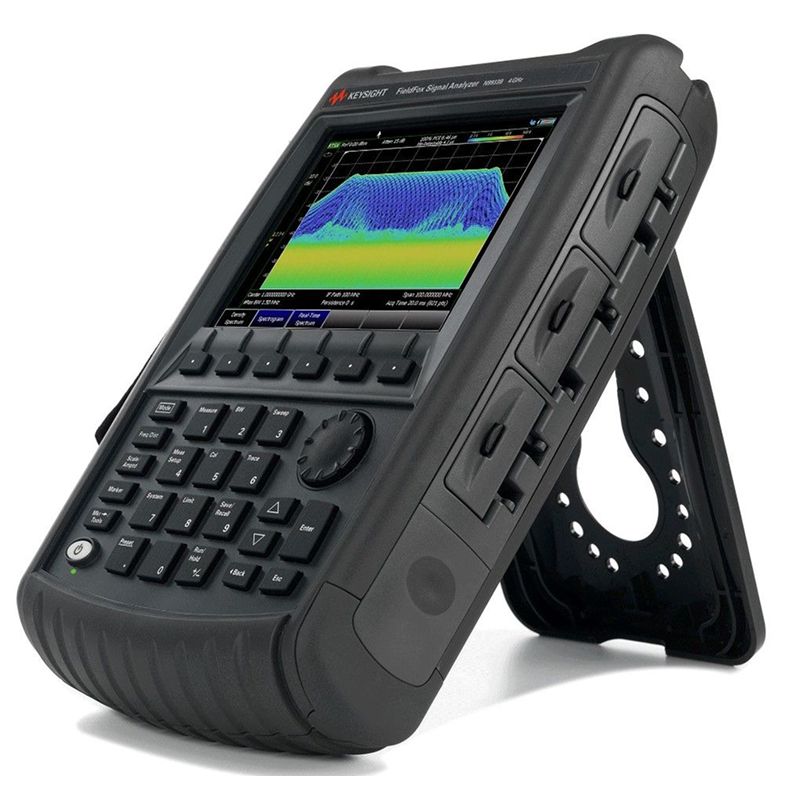

Портативный СВЧ-анализатор спектра Keysight FieldFox N9934B (от 9 кГц до 6,5 ГГц)

Портативный СВЧ-анализатор спектра Keysight FieldFox N9934B представляет собой современный измерительный прибор, разработанный для проведения точных полевых и лабораторных исследований в диапазоне высоких и сверхвысоких частот. Он внесён в Государственный реестр средств измерений под номером 80244-20, что подтверждает его соответствие требованиям метрологии и допускает использование в официальных измерениях и сертификационных испытаниях. Прибор отличается высокой точностью, надежностью и расширенными возможностями для анализа спектра сигналов в самых разных условиях эксплуатации.

Диапазон рабочих частот устройства охватывает значения от 9 кГц до 6,5 ГГц, что делает его универсальным инструментом для диагностики радиосистем, проверки качества работы передающих устройств и поиска источников электромагнитных помех. Высокая точность амплитудных измерений с погрешностью всего ±0,2 дБ позволяет использовать его при задачах, где требуется прецизионный контроль параметров сигнала. Аналоговые каналы в количестве двух расширяют возможности работы с разными типами сигналов и режимами измерений.

Анализатор обеспечивает полосу обзора 10 МГц, а при установке дополнительных опций – до 40 или 100 МГц, что позволяет выполнять широкий спектр исследований, включая работу с сигналами большой ширины. Благодаря низкому уровню фазовых шумов -111 дБн на частоте 1 ГГц при отстройке 10 кГц обеспечивается высокая селективность и достоверность анализа. Настройка полосы фильтра ПЧ (RBW) возможна в диапазоне от 1 Гц до 5 МГц, что даёт оператору гибкость при детальном исследовании сигналов разной природы.

Уровень собственных шумов прибора достигает -156 дБм в диапазоне частот от 2,6 до 4 ГГц, что обеспечивает возможность выявления даже слабых сигналов на фоне помех. Диапазон установки входного аттенюатора составляет от 0 до 40 дБ с шагом 5 дБ, что позволяет эффективно адаптироваться к уровню входного сигнала и защищать прибор от перегрузок. Максимально допустимая входная мощность достигает 27 дБм, что свидетельствует о высокой устойчивости к сильным сигналам.

Для отображения информации используется ЖК-дисплей VGA-LED с диагональю 16,5 см и разрешением 640х480 пикселей, обеспечивающий хорошую читаемость даже в сложных условиях освещения. Интерфейсы LAN и USB упрощают интеграцию прибора в существующие измерительные комплексы и позволяют быстро передавать данные для последующей обработки и анализа. Разъём N-типа гарантирует надежное подключение и минимальные потери на высоких частотах.

Скорость обновления трасс при полосе обзора 100 МГц достигает 25 раз в секунду, что делает работу с прибором динамичной и удобной при мониторинге быстроменяющихся процессов. Всё это делает Keysight FieldFox N9934B незаменимым инструментом для инженеров, занимающихся наладкой, диагностикой и эксплуатацией современных радиотехнических систем.
