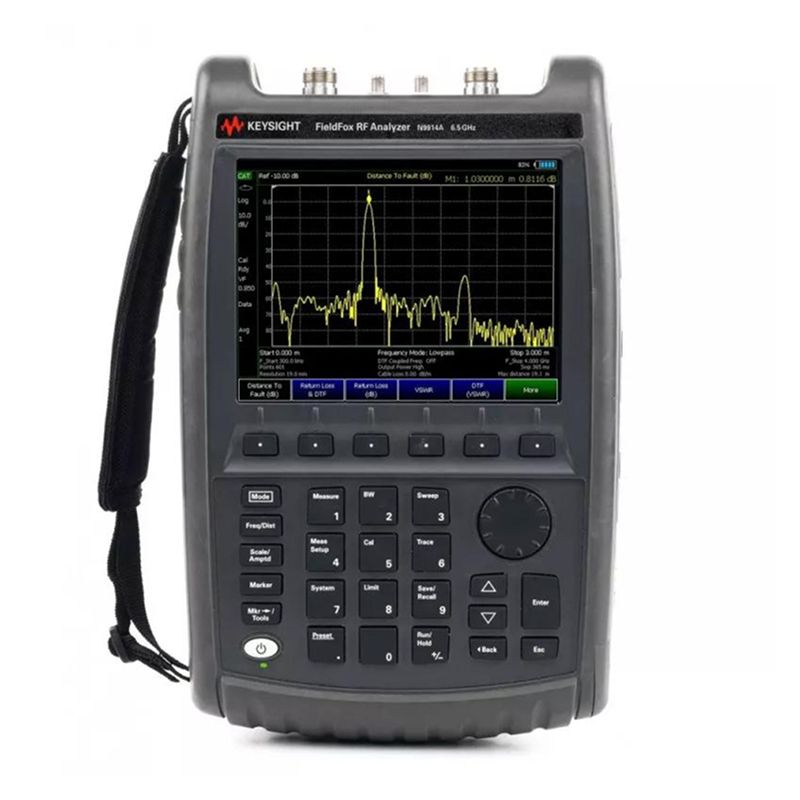

Портативный СВЧ-анализатор Keysight FieldFox N9914A представляет собой универсальное решение для проведения высокоточных измерений непосредственно в полевых условиях. Этот многофункциональный прибор объединяет в одном корпусе анализатор спектра, векторный анализатор цепей, кабельный анализатор для систем с волновым сопротивлением 75 Ом, измеритель мощности и встроенный генератор сигналов. Широкий частотный диапазон от 100 кГц до 6,5 ГГц позволяет эффективно работать с подавляющим большинством современных радиоэлектронных систем.
Ключевым преимуществом модели является высокая скорость измерений, составляющая 210 миллисекунд для 201 точки, что критически важно для оперативной диагностики. Динамический диапазон в 100 дБ в сочетании с низким уровнем собственных шумов (-155 дБм на 1 ГГц) и превосходной суммарной погрешностью уровня сигнала ±0,5 дБ гарантирует достоверность результатов даже при работе со слабыми сигналами. Наличие двух встроенных измерительных портов с разъемами типа N позволяет выполнять полноценные векторные измерения, включая S-параметры, без необходимости использования внешних коммутаторов.

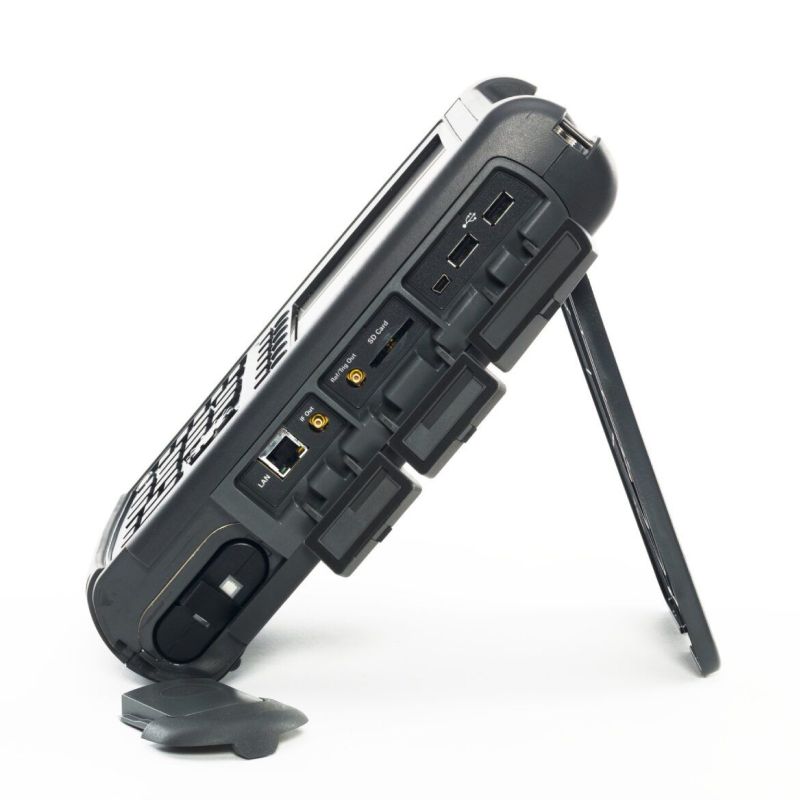

Прибор оснащен функцией векторного вольтметра и уникальной возможностью анализа передачи на большое расстояние (ERTA), что делает его незаменимым для тестирования линий связи. Встроенный источник постоянного напряжения, опция GPS-приемника для синхронизации и поддержка внешнего USB-измерителя мощности значительно расширяют сферы его применения. Совместимость с системами кабельного телевидения и наличие специализированных приложений, таких как настройка и прослушивание AM/FM-сигналов, подчеркивают его универсальность. Благодаря интерфейсам USB и LAN обеспечивается простое управление и интеграция в автоматизированные измерительные комплексы, подтвержденные совместимостью с командами SCPI.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N991xA-010 Временная область векторного анализатора цепей
- N991xA-030 Возможность удаленного управления
- N991xA-112 QuickCal
- N991xA-208 Измерения USB-датчиком мощности в зависимости от частоты
- N991xA-209 Анализ передачи расширенного диапазона (ERTA)
- N991xA-210 Передача/отражение векторного анализатора цепей
- N991xA-211 Полные 2-портовые S-параметры векторного анализатора цепей
- N991xA-212 1-портовые смешанные S-параметры
- N991xA-215 Измерения кабеля TDR
- N991xA-233 Анализатор спектра
- N991xA-235 Предусилитель
- N991xA-236 Анализатор помех и спектрограмма
- N991xA-238 Стробирование по времени анализатора спектра
- N991xA-302 Поддержка USB-датчиков мощности
- N991xA-307 GPS-приемник
- N991xA-308 Векторный вольтметр
- N991xA-309 Источник переменного напряжения смещения постоянного тока
- N991xA-310 Встроенный измеритель мощности
- N991xA-312 Сканер каналов
- N991xA-330 Измерение пульса
- N991xA-350 Анализатор спектра в реальном времени (RTSA)
- N991xA-351 Анализатор I/Q
- N991xA-355 Аналоговая демодуляция
- N991xA-356 Измерения коэффициента шума
- N991xA-370 Измерения LTE FDD по воздуху
- N991xA-377 Измерения TF по воздуху 5G
- N991xA-352 Внутреннее и наружное картографирование
- N991xA-358 Измерения ЭМП
- N991xA-371 Измерения LTE TDD по воздуху
- N991xA-361 Измерения ЭМП
- N991xA-353 IQ-трансляция
- N991xA-V5K Начальная частота VNA 5 кГц
| Максимальная частота | 6,5 ГГц |
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 100 кГц |
| Динамический диапазон | 100 дБ |
| Выходная мощность | -1 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Тип прибора | Комбинированный анализатор |
| Приложения |
Измерение S-параметров Измерение расстояния до неоднородности Балансировка кабелей Обратные потери Вносимые потери / Коэф. усиления Interference Analysis Power Measurements |
| Компоненты |
Кабели Антенны Усилители Фильтры Устройства кабельного ТВ, 75 Ом |
| Дополнительные возможности, связанные с АФУ/ВАЦ |
QuickCal (сокращенный вариант) Векторный вольтметр Измерение S-параметров смешанного режима Измерения параметров кабелей методом TDR |
| Дополнительные функции анализатора сигналов |
Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний) |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Наличие измерительных приложений | Да |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Опции расширения полосы анализа | 10 МГц |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
