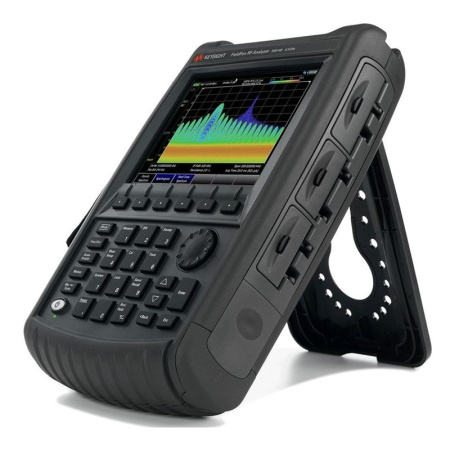

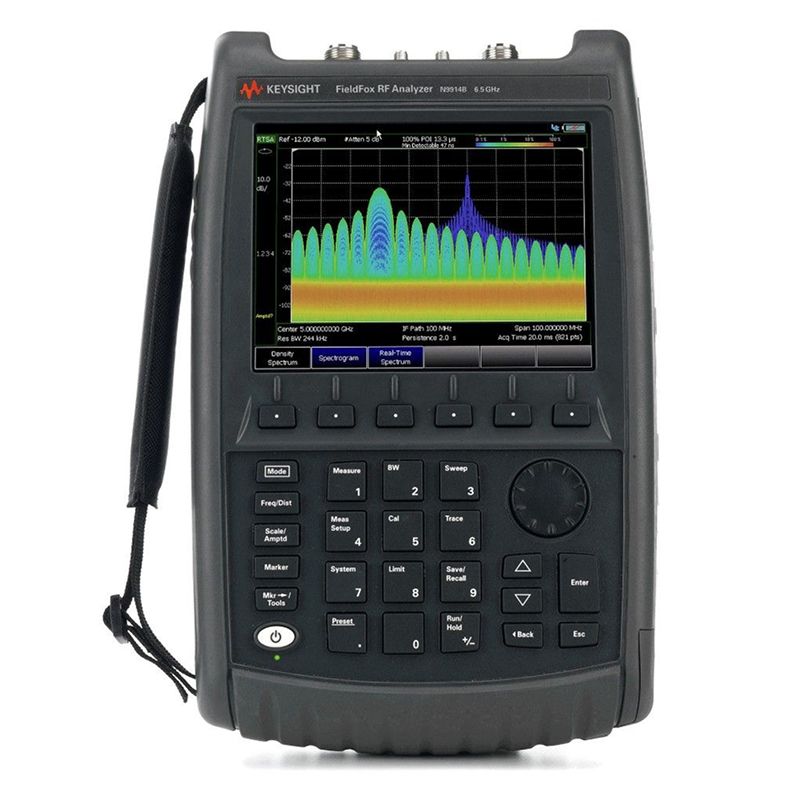

Портативный СВЧ-анализатор Keysight FieldFox N9913B (от 9 кГц до 4 ГГц)

Портативный СВЧ-анализатор Keysight FieldFox N9913B представляет собой современный измерительный прибор, предназначенный для комплексной диагностики и анализа характеристик антенно-фидерных систем, а также для работы в качестве векторного анализатора цепей или анализатора спектра при соответствующем расширении функционала. Внесенный в Государственный реестр средств измерений под номером 80244-20, он обеспечивает пользователям высокую точность, гибкость применения и надежность в условиях эксплуатации как в лаборатории, так и непосредственно в полевых условиях.

Стандартная конфигурация устройства ориентирована на анализ антенно-фидерных устройств, что делает его незаменимым инструментом при тестировании базовых станций, радиорелейных линий или систем беспроводной связи. Возможность программного расширения до векторного анализатора цепей открывает дополнительные перспективы, позволяя выполнять полный набор измерений S-параметров, что особенно важно для инженеров, работающих с тракта передачи сигналов и сложными СВЧ-компонентами. При этом система способна обеспечивать динамический диапазон свыше 114 дБ и одновременно регистрировать все четыре S-параметра с высокой достоверностью результатов.

В режиме анализатора спектра FieldFox N9913B работает в частотном диапазоне от 9 кГц до 4 ГГц, что покрывает широкий спектр применений, начиная от традиционных радиосистем и заканчивая современными стандартами мобильной связи. Благодаря функции анализа спектра в режиме реального времени с полосой захвата до 100 МГц прибор способен фиксировать нестационарные или переходные процессы, а также исследовать динамику радиосигналов в сложных условиях. При этом точность измерений достигает уровня ±0,3 дБ без необходимости длительного прогрева прибора, что существенно сокращает время подготовки к работе и повышает эффективность проведения тестов.

Устройство поддерживает проведение измерений «по воздуху» для стандартов 5GTF и LTE, что делает его востребованным при оптимизации сетей связи нового поколения. Для удобства привязки результатов к географическим координатам и временным меткам встроен приемник GPS/GNSS, что особенно полезно при картографировании радиопокрытия и анализе качества сигнала в реальной среде.

Диапазон частот в режиме анализатора антенно-фидерных устройств и векторного анализатора цепей составляет от 100 кГц до 4 ГГц, при этом обеспечивается высокая скорость сканирования — до 171 микросекунды на точку при анализе 1001 точки за развертку. Эти характеристики позволяют инженерам оперативно получать достоверные данные и проводить комплексные исследования систем связи.

FieldFox N9913B оснащен двумя встроенными портами, выдаваемая мощность достигает 8 дБм, а зашумленность графика составляет всего 0,001 дБ, что гарантирует четкость и стабильность отображаемых результатов. Таким образом, данный прибор сочетает компактность и портативность с функциональностью лабораторного оборудования, обеспечивая широкий спектр возможностей для специалистов в области радиочастотных и телекоммуникационных технологий.
