Артикул:
m-118247
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Все характеристики
29 599 руб.
/шт
Цена указана без НДС
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

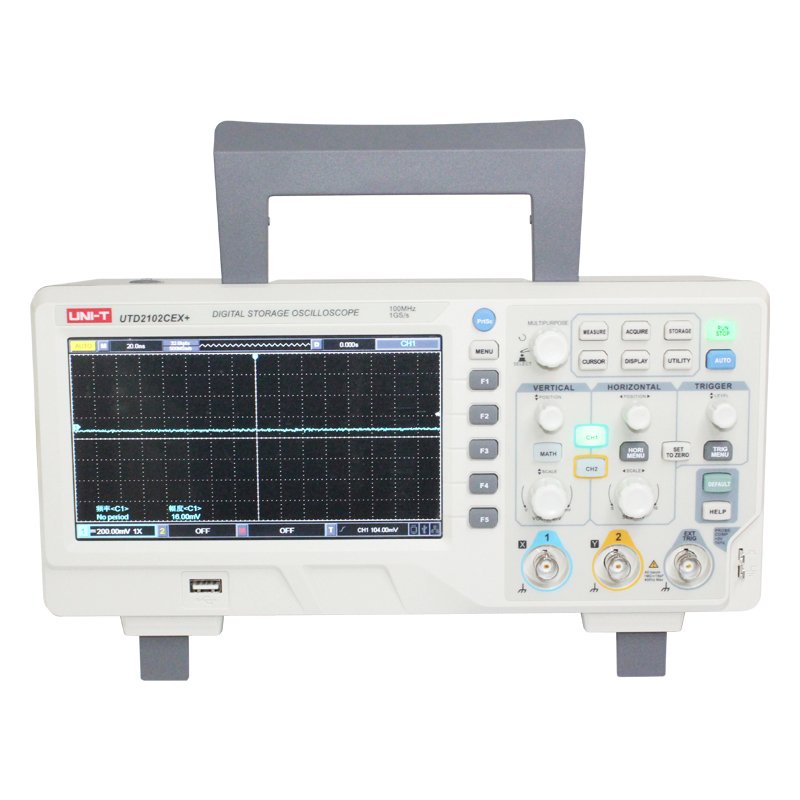

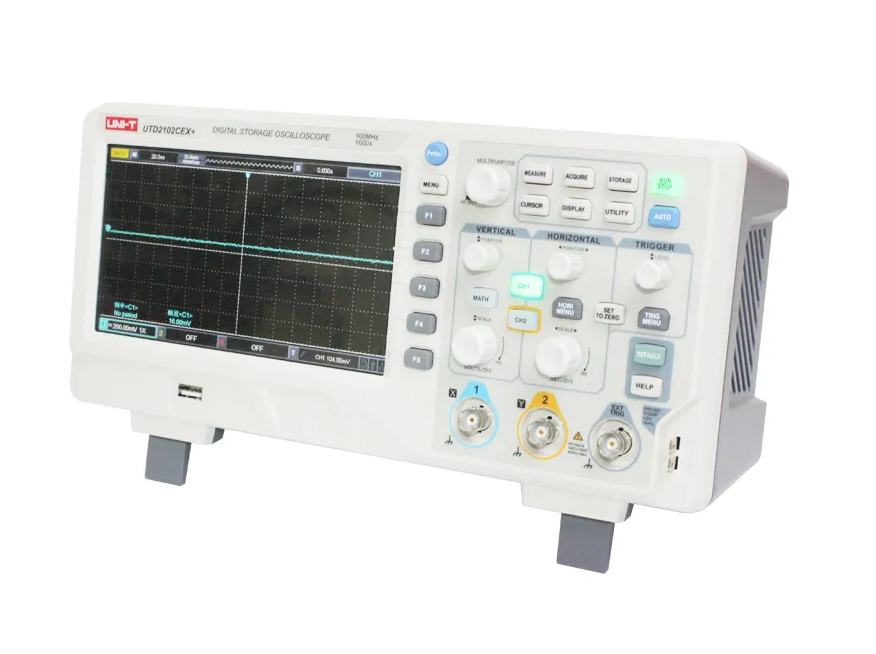

Цифровой осциллограф UNI-T UTD2102CEX+ 00-00010276 имеет полосу пропускания 100 МГц и 2 аналоговых канала.
- Частота дискретизации 1 ГБ / с, глубина для хранения 64kpts
- Скорость захвата формы волны 5 000 осциллограмм в сек./с
- Автоматическое измерение 34 параметров сигнала
- Более широкий диапазон отображения 8div x 16div
- Стандартный прямоугольный выходной сигнал с несколькими частотами: 10 Гц, 100 Гц, 1 кГц, 10 кГц
- Уникальная независимая функция временной развертки
- Измерение фазы сигнала Лиссажу
- Поддержка plug-and-play устройства USB для хранения и возможность связи с компьютером и дистанционным управлением через USB
Документы
Цифровые осциллографы
2,1 мб
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Цифровой осциллографUNI-T UTD2102CEX+
- Щупы для осциллографа 2 шт
- Кабель питания
- USB кабель
- Инструкция по эксплуатации
| Характеристики настольного осциллографа | |
| Серия | UTD2000CEX |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 64 Кб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Время нарастания | < 3,5 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс |
CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов (178 мм) TFT LCD - экран, 800 х 480 |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Потребляемая мощность | < 30 Вт |
| Интерфейс | USB |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Габариты | 306 х 147 х 122 мм |
| Вес нетто | 3500 г |
