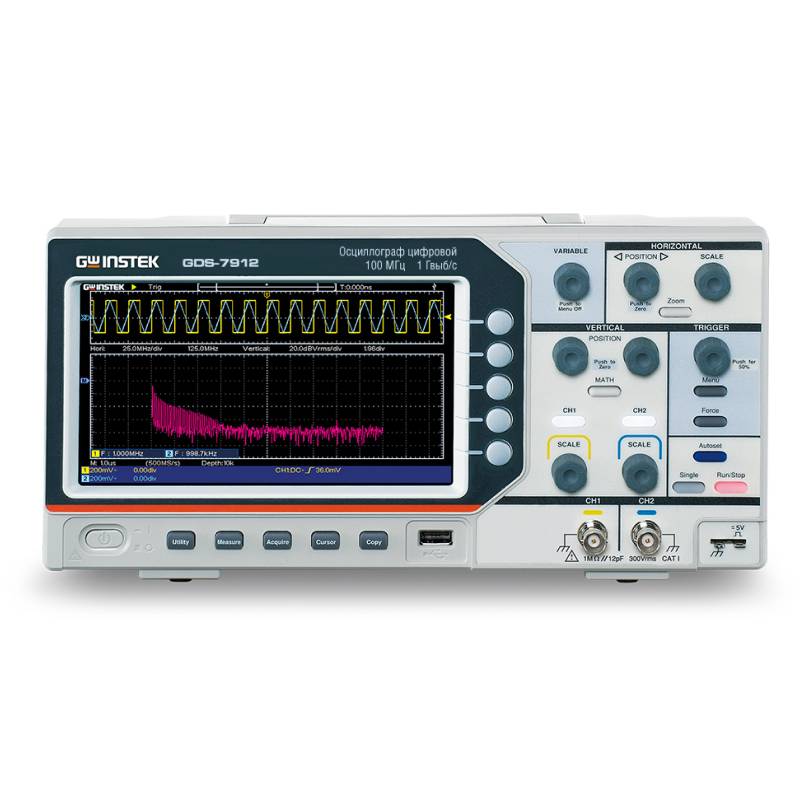

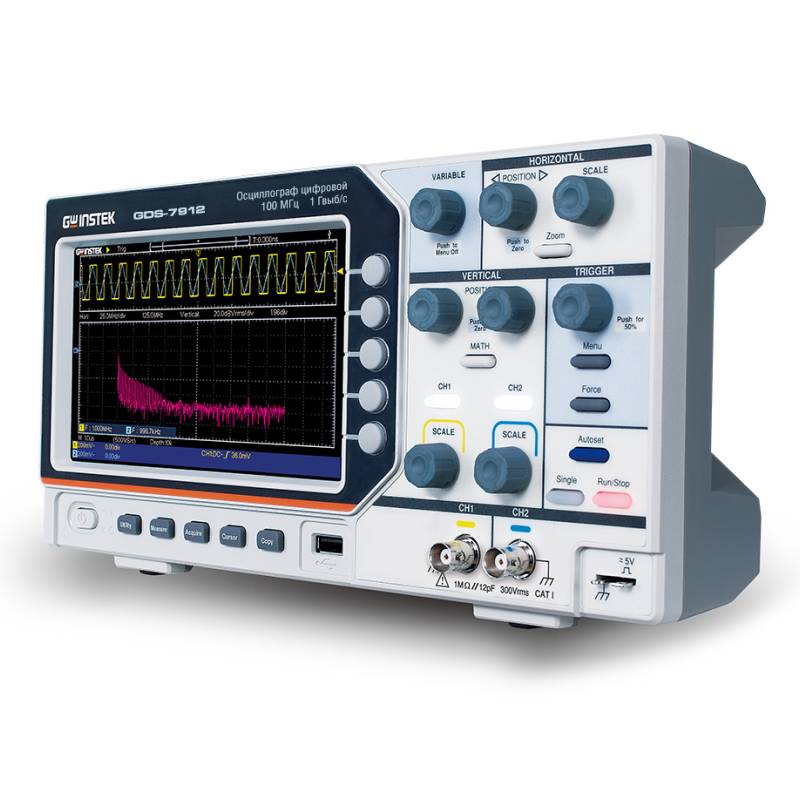

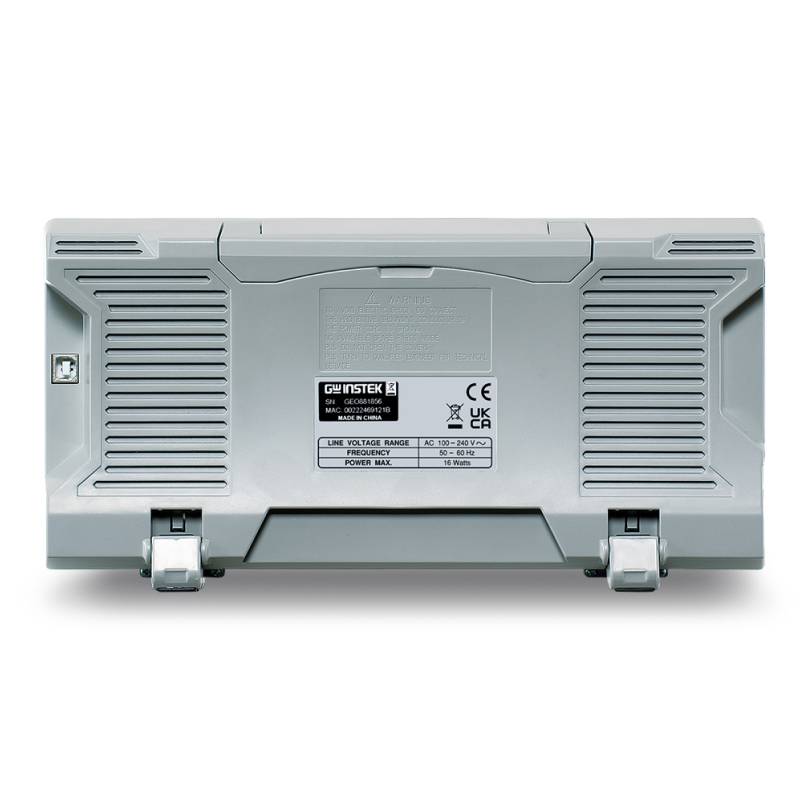

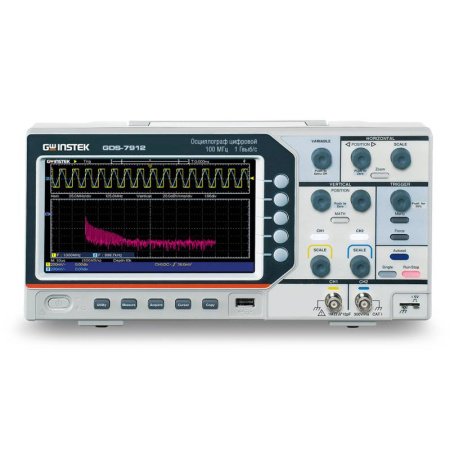

Осциллограф GW Instek GDS-7912

Осциллограф GDS-7912 представляет собой высокоточный цифровой прибор, предназначенный для анализа и визуализации электрических сигналов в широком диапазоне частот. Благодаря двум независимым каналам и полосе пропускания 100 МГц, устройство идеально подходит для работы с высокочастотными сигналами в научных, промышленных и учебных лабораториях. Осциллограф обеспечивает высокую точность измерений за счёт максимальной частоты дискретизации 1 ГГц на каждом канале, что позволяет детально отслеживать быстротекущие процессы даже при коротких импульсах. При длине записи 1000 точек прибор достигает максимальной частоты дискретизации, что делает его особенно эффективным для анализа переходных процессов и высокоскоростных цифровых сигналов. Встроенная память объёмом до 20 МБ даёт возможность сохранять длительные участки сигнала для последующего анализа, обеспечивая высокое временное разрешение даже на больших временных базах.

Устройство оснащено 8-битным аналого-цифровым преобразователем, что обеспечивает достаточную точность квантования сигнала для большинства практических задач. Входное сопротивление каждого канала составляет 1 МОм, что соответствует стандартам большинства измерительных систем и позволяет подключать прибор к различным типам схем без значительного влияния на исследуемый сигнал. Цветной TFT-дисплей с диагональю 18 см и разрешением 800x480 обеспечивает чёткое и детализированное отображение осциллограмм, что значительно упрощает анализ формы сигнала, особенно при работе с наложенными кривыми или сложными формами импульсов.

GDS-7912 предлагает широкий набор функций для автоматического и ручного анализа сигналов. Среди них — автоизмерения 30 параметров, включая амплитуду, частоту, длительность импульсов, фронт и срез сигнала, а также различные временные и амплитудные характеристики. Курсорные измерения позволяют точно определять значения напряжения и времени в заданных точках графика. Встроенные математические функции поддерживают операции сложения, вычитания, умножения и деления сигналов, что открывает возможности для анализа модуляции, фильтрации и сравнения форм кривых. Режимы сбора данных включают выборку, пиковый детектор (с временем разрешения более 2,5 нс), усреднение сигнала с числом циклов от 4 до 128, а также функцию ZOOM для масштабирования участков осциллограммы. Это особенно полезно при исследовании шумов, джиттера или других мелких аномалий сигнала.

Дополнительно прибор поддерживает частотный анализ на основе быстрого преобразования Фурье (БПФ) на участке из 2048 точек, позволяя оценить спектральный состав сигнала в единицах среднеквадратичного значения или децибелах. Внутренняя память осциллографа способна хранить до 16 осциллограмм и 8 профилей настроек, что удобно при многократных измерениях и настройке типовых режимов. Встроенный 6-разрядный частотомер обеспечивает точное определение частоты сигнала. Для подключения к внешним устройствам предусмотрено два порта USB 2.0, что упрощает передачу данных и управление прибором с компьютера. Компактные размеры и масса всего 1,1 кг делают GDS-7912 удобным для использования как на стационарных рабочих местах, так и в полевых условиях.
