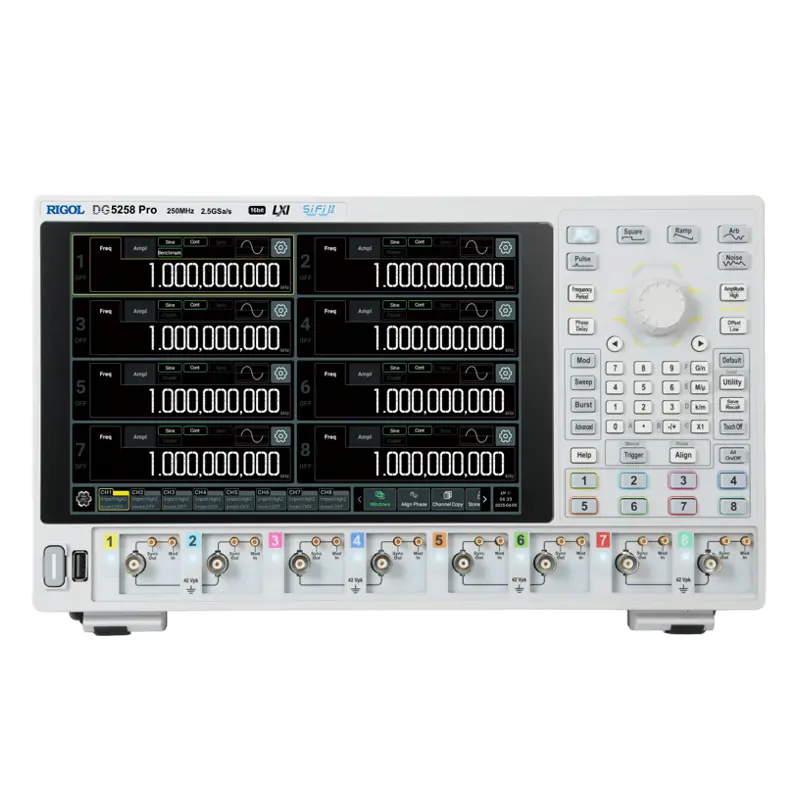

Генератор сигналов произвольной формы Rigol DG5258 Pro с поверкой

ГОСРЕЕСТР

Генератор сигналов произвольной формы Rigol DG5258 Pro купить по низкой цене | МАКСПРОФИТ

Артикул: m-125420-1

Поверка—Да

Да
Нет

Характеристики

Внесен в ГосРеестр

—

Да

Тип

—

Настольный

Тип прибора

—

Спец. формы

Номер записи в ГосРеестре СИ

—

96303-25

906 472 руб./шт

Скидка до 15% после авторизации

Уточняйте наличие

Нашли дешевле?

В корзину

Купить в 1 клик

Рассчитать доставку

Хочу в подарок

Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

Документы

ГОСРЕЕСТР №96303-25 242,6 кб

Отзывы

Оставить отзыв

Загрузка отзывов...

Генератор сигналов
Шнур питания
USB кабель
BNС кабель (2/4/8 шт., в зависимости от модели)
Сертификат калибровки

Дополнительная комплектация:

Опция DG5000 Pro-IQ - IQ-модуляция
Опция DG5000 Pro-MPUL - Многоимпульсный режим
Опция DG5000 Pro-SEQ - Формирование последовательностей
Опция DG5000 Pro-MTONE - Мультитональные сигналы
Опция DG5000 Pro-PJ - Шаблонные сигналы
Опция DG5000 Pro-2RL - Увеличение глубины памяти до 128 Мточек/канал
Опция DG5000 Pro-BND - Пакет опций IQ / MPUL / SEQ / MTONE / PJ / 2RL
BatHolder138 - Внешний батарейный отсек
RA5040K - Аттенюатор 40 дБ
CB-SMB-SMB-FF-100 - Кабель SMB(F) - SMB(F) (1 м)
CB-SMB-BNC-FF-100 - Кабель SMB(F) - BNC(F) (1 м)
CB-SMB-BNC-FM-100 - Кабель SMB(F) - BNC(M) (1 м)
CB-BNC-AC-100-L - Кабель-переходник с разъемами BNC на зажимы типа «крокодил»

Характеристики
Количество выходных каналов			8 каналов, изолированных от земляной шины
Максимальное значение выходной частоты			250 МГц
Частота дискретизации сигналов произвольной формы			2,5 Гвыб/с
Разрешение по вертикали			16 бит
Пределы рассинхронизация каналов			- 200 нс ~ + 200 нс точно: ± 200 пс
Точность межканальной синхронизации			± 500 пс
Глубина памяти хранения сигналов			64 Мвыб/канал; 128 Мвыб/канал (опция)
Формы выходных сигналов
Виды выходных сигналов			Непрерывный, модулированный, сканирование/sweep, пакетный, последовательности
Типы сигналов			синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, постоянная составляющая (DC), гармонический
Виды поддерживаемой модуляции			АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование
Режимы развёртки			Линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка
Пакеты импульсов			N, повторяющиеся
Формы сигналов			Стандартные: произвольной формы, псевдослучайная двоичная последовательность (PRBS) Опционные: последовательности, многоимпульсный, многотональный, шаблонные, IQ
Выходные характеристики
Размах выходного сигнала @50 Ом			≤ 100 МГц: 1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК} ≤ 250 МГц: 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}
Точность установки @50 Ом			± (1% от установленного значения + 1 мВ _{ПИК-ПИК})
Разрешение @50 Ом			0,1 мВ _{ПИК-ПИК}; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше)
Устанавливаемые единицы отображения			В _{ПИК-ПИК}, В СКЗ, дБм, В
Смещение @ 50 Ом			Диапазон: ±5 В _{ПИК-ПИК}(AC+DC) Погрешность: ± (1% от установленного значения + 1 мВ + 0,5% от амплитуды (В _{ПИК-ПИК}) Разрешение: 1 мВ или 4 бита
Выходное сопротивление, тип. @ 0дБм@ 0 ВDC			50 Ом ±1%
Настройка импеданса нагрузки			Настраиваемая нагрузка: от 1 Ом до 10 кОм; Высокое сопротивление
Изоляция от земляной шины			Каналы изолированы от шасси. Максимальное напряжение изоляции постоянного тока составляет ±42 В_ПИК
Межканальная изоляция			Каждые два соседних канала (CH1 и CH2, CH3 и CH4) образуют группу, которая изолирована от других групп. Изоляция между каналами одной группы отсутствует.
Межканальные перекрёстные искажения		В неизолированной группе каналов, тип @0 дБм, смещение 0 В	<100 МГц: < -60 дБн ≥ 100 МГц <250 МГц: < -50 дБн 250 МГц: < -40 дБн
		Между каналами разных групп тип. @0 дБм, смещение 0 В	<100 МГц: < -100 дБн ≥ 100 МГц <250 МГц: < -90 дБн 250 МГц: < -85 дБн
Защита			Автоматически отключает выводы сигнала при перегрузке
Частотные характеристики
Синусоидальный сигнал			Режим непрерывного сигнала: 1 мкГц ~ 250 МГц Режим модуляции: 1 мкГц ~ 250 МГц Пакетный режим: 126 мкГц ~ 250 МГц
Прямоугольный сигнал			Режим непрерывного сигнала: 1 мкГц ~ 170 МГц (fast transition вкл.) 1 мкГц ~ 120 МГц (fast transition выкл.) Режим модуляции: 1 мкГц ~ 120 МГц Пакетный режим: 126 мкГц ~ 120 МГц
Пилообразный сигнал			Режим непрерывного сигнала: 1 мкГц ~ 5 МГц Режим модуляции: 1 мкГц ~ 2,5 МГц Пакетный режим: 126 мкГц ~ 2,5 МГц
Импульсный сигнал			Режимы непрерывного сигнала/модуляции: от 1 мкГц до 120 МГц Пакетный режим: 126 мкГц ~ 120 МГц
Произвольная форма			Режимы непрерывного сигнала/модуляции: от 1 мкГц до 100 МГц Пакетный режим: 126 мкГц ~ 100 МГц
Гармоники			от 1 мГц до 125 МГц
Шум, тип @ 1 В _{ПИК-ПИК} @ -3 дБ			500 МГц
Разрешение выходной частоты			1 мкГц или 12 бит
Точность установки по частоте, тип @ (при 0°C ~ 50°C) @ 1 МГц			±1 ppm от установленного значения (кроме сигналов произвольной формы) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы)
Старение			±1 ppm/год
Синусоидальный сигнал
Неравномерность амплитуд @ 1 МГц@ 0 дБм			<5 МГц: ± 0,1 дБ ≥ 5 МГц ~ <50 МГц: ± 0,2 дБ ≥50 МГц ~ <100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ
Гармонические искажения, тип @0 дБм			10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥50 МГц ~ <200 МГц: < -45 дБн ≥ 200 МГц: < -35 дБн
Общие гармонические искажения, тип @0 дБм @ (10 Гц ~ 20 кГц)			< 0,1%
Негармонические искажения, тип @0 дБм			10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -55 дБн ≥ 50 МГц: < -45 дБн + 6дБн/октаву
Фазовый шум @0 дБм@10 кГц			20 МГц: < -125 дБн/Гц
Остаточный тактовый шум, тип @ 0 дБм			- 55 дБм
Фаза			- 360º ~ + 360º, разрешение 0,01º
Прямоугольный сигнал
Время нарастания / спада, тип. @ 0 дБм @ 50 Ом @ 10 МГц			800 пс ~ 1 нс, устанавливаемое (fast transition вкл.) точность установки ± 20% ≤ 1,4 нс (fast transition выкл.)
Выброс, тип, @ 0 дБм @ 10 МГц			<5 % (fast transition выкл.)
Джиттер (СКЗ) @ 0 дБм @ 10 МГц			200 пс (fast transition выкл.)
Скважность, тип @ 0 дБм @ 50 Ом @ 10 МГц			50%±1% (fast transition вкл.) 0,1% ~ 99,9% (fast transition выкл., ограничено периодом)
Фаза			- 360º ~ + 360º, разрешение 0,01º
Пилообразный сигнал
Нелинейность @1 кГц@ 0 дБм@ симметрия 99,9%@ в диапазоне амплитуд 10-90%			<0,1% от пик. мощности
Симметрия (ограничена периодом пилообразной волны)			0,1 ~ 99,9%
Фаза			- 360º ~ + 360º, разрешение 0,01º
Импульсный сигнал
Длительность импульса			4,2 нс ~ 999,9 кс
Разрешение ширины импульса			100 пс или 5 бит
Рабочий цикл			0,01% ~ 99,99%
Время нарастания/спада			1,4 нс ~ 1 с (ограничено шириной импульса)
Выброс @0 дБм @ 10 МГц			< 5 %
Джиттер (СКЗ) @0 дБм @ 10 МГц			200 пс
Фаза			- 360º ~ + 360º, разрешение 0,01º
Шум
Тип			Белый шум
Постоянное напряжение
Выходной диапазон @ 50 Ом			± 5 В
Точность установки @ 50 Ом			± 1 % от установленного значения DC + 1 мВ DC
Произвольная форма
Тип			Встроенная форма сигнала; Сформированная и записанная пользователем форма сигнала
Время нарастания / спада при 0 дБм			≤ 3,5 нс
Джиттер (СКЗ) @ 0 дБм @ 10 МГц			200 пс
Фаза			- 360º ~ + 360º, разрешение 0,01º
Гармоники
Порядок гармоник			≤ 20
Тип гармоник			последовательные гармоники, смешанные гармоники
Амплитуда гармоник			настраивается для каждой гармоники индивидуально
Фаза гармоник			настраивается для каждой гармоники индивидуально
Модуляция
Типы поддерживаемой модуляции			AM, FM, PM, ASK, FSK, PSK, PWM, SUM
AM	несущая		синусоидальная, прямоугольная, пилообразная, произвольная форма
	источник модуляции		внутренний, внешний
	порт внешней модуляции		на передней панели
	форма сигнала внутренней модуляции		синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма
	глубина модуляции		0%~120%
	модулирующие частоты внутренней модуляции		1 мГц~1 МГц
ЧМ	несущая		синусоидальная, прямоугольная, пилообразная, произвольная
	источник модуляции		внутренний, внешний
	форма сигнала внутренней модуляции		синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная
	модулирующие частоты внутренней модуляции		1 мГц~1 МГц
ФМ	несущая		синусоидальная, прямоугольная, пилообразная, произвольная
	источник модуляции		внутренний, внешний
	форма сигнала внутренней модуляции		синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная
	модулирующие частоты внутренней модуляции		1 мГц~1 МГц
	Фаза		0 º ~ + 360º, разрешение 0,01º
ASK, FSK, PSK	несущая		синусоидальная, прямоугольная, пилообразная, произвольная
	источник модуляции		внутренний, внешний
	Порт входа сигнала внешней модуляции		на передней панели, на задней панели
	модулирующие частоты внутренней модуляции		1 мГц~1 МГц
	количество позиций		2
ШИМ	несущая		импульсный сигнал
	источник модуляции		внутренний, внешний
	Порт входа сигнала внешней модуляции		на передней панели, на задней панели
	форма сигнала внутренней модуляции		синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная
	модулирующие частоты внутренней модуляции		1 мГц~1 МГц
	ширина заполнения		0%~49,99% периода импульса
SUM (добавление к выходному сигналу дополнительного сигнала)	Несущая		синусоидальная, прямоугольная, пилообразная, произвольная
	Формы добавляемых сигналов		синусоидальная, прямоугольная, пилообразная, шум, произвольная
	Частота суммирования		от 2 мГц до 1 МГц
	Коэффициент суммирования		от 0% до 100% от заданного значения размаха сигнала (В_{ПИК-ПИК})
Пакетные последовательности
Несущая			синусоидальная, прямоугольная, пилообразная, шум, произвольная
Количество пакетов			1 ~ 1 000 000 или без ограничений
Период пакета			4 мкс ~ 8000 с
Фаза пакета			- 360º ~ + 360º, разрешение 0,01º
Задержка запуска			0 ~ 85 с
Источник			внешний триггер
Синхронизация			внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме)
Характеристики развёртки
Тип			линейная, логарифмическая, ступенчатая
Несущая			синусоидальная, прямоугольная, пилообразная, произвольная
Время сканирования			1 мс ~ 250 000 с
Время удержания/возврата			0 ~ 3600 с
Направление			вверх, вниз
Источник синхронизации			внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем
Метка			задний фронт синхросигнала (программируется)
Диапазон настройки начальной/конечной частоты развертки
Синусоидальный сигнал			1 мкГц ~ 250 МГц
Прямоугольный сигнал			1 мкГц ~ 120 МГц
Пилообразный сигнал			1 мкГц ~ 2,5 МГц
Сигнал произвольной формы			1 мкГц ~ 100 МГц
Дополнительные режимы
Типы			произвольная, последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ
Частота дискретизации сигнала произвольной формы			1 мкВыб/с ~ 1,25 Гвыб/с
Последовательности
Частота дискретизации			1 мквыб/с ~ 1,25 Гвыб/с
Точность частоты дискретизации			10-6 выб/с
Разрешение частоты дискретизации			1 мквыб/с или 12 бит
Глубина записи сигнала			32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально)
Количество сигналов			512
Количество циклов			1 ~ 256
Время синхронизации			4 мкс~8000 с
PRBS (псевдослучайная последовательность)
Скорость передачи данных			1 мкбит/с~300 Мбит/с
Длина последовательности			2sup
Длительность фронта			2 нс~1 мкс
Джиттер (СКЗ)			200 пс
Многоимпульсный режим
Количество импульсов			2~30
Задержка			5 мкс~1 с
Длительность высокого/низкого уровня			20 нс~150 мкс
Длительность фронта			2 нс~1 мкс
Многотональный режим
Количество тонов			2 ~ 16
Шаблоные сигналы
Скорость передачи данных			1 мкбод~300 Мбод
Метод ввода			из шаблона, из файла
Тип кодирования			NRZ, RZ, Манчестер
Форматы данных			Двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает кодировку 8B10B)
Максимальная длина элемента кода			Шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD). Файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD).
Амплитуда по умолчанию			ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL
IQ (опция)
Скорость кода			100 выб/с~100 млн. выб/с
Длина кода			10 ~ 20 M
Тип модуляции			BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Режим кодирования			ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея
Центральная частота			0~500 МГц
Параметры дополнительных входов/выходов
Вход внешней модуляции
Диапазон ввода			ASK, FSK, PSK: логический уровень 3,3 В. AM, FM, PM, PWM: ±5 В во всем диапазоне
Диапазон частот			Передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с) BNC на задней панели: DC ~ 10 Мбит/с
Входное сопротивление			10 кОм
Виды модуляции			ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально AM, FM, PM, PWM: SMB (передняя панель)
Внешний триггерный/стробируемый пакетный вход
Совместимость			TTL
Входное сопротивление			10 кОм
Фронт			Передний/задний (опционально)
Минимальная длительность импульса			100 нс
Диапазон задержки запуска			0 ~ 85 с
Разрешение задержки запуска			100 пс или 5 бит
Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим)			800 пс
Разъем			BNC (задняя панель)
Триггерный выход
Уровень			3,3 В CMOS
Выходное сопротивление			50 Ом
Джиттер (среднеквадратичное значение) Типичный (режим выхода CW),			400 пс
Разъем			BNC (задняя панель)
Выход синхронизации
Совместимость			TTL
Импеданс			50 Ом
Разъем			SMB (передняя панель)
Вход опорной частоты 10 МГц
Импеданс			1 кОм
Разъём			BNC
Развязка			AC
Уровень входных сигналов			100 мВ _{ПИК-ПИК} ~ 5 В ПИК-ПИК
Допустимый разброс входного сигнала (более-блокировка)			10 МГц ± 100 Гц
Выход опорной частоты 10 МГц
Импеданс			50 Ом
Разъём			BNC, задняя панель
Развязка			AC
Уровень выходных сигналов, тип, 50 Ом			1,2 В ПИК-ПИК
Защита
Защита от перенапряжения			Срабатывает в следующих двух случаях:
			1. Настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока).
			2. Амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока).
Общие характеристики
Тип дисплея			10,1” сенсорный экран цветного изображения 1280 х 800, 16:9
Время выхода на рабочий режим			не менее 30 минут
Внутренняя энергонезависимая память			128 ГБ (вкл. пространство, занимаемое системными файлами)
Электропитание			AC 100 В ~ 240 В, 50 Гц/60 Гц
Потребляемая мощность			не более 210 Вт
Рабочий диапазон температур			от 0°C до +40°C
Габариты			358 х 215 х 122 мм (5U)
Вес нетто			4,6 кг
Коммуникационные интерфейсы
LAN			1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C
Web Control			IP-адрес
HDMI			Видеовыход высокой четкости на задней панели (тип A)
USB 3.0 Host			1 шт., передняя панель
USB 3.0 Device			1 шт., задняя панель, поддержка протокола TMC

Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.

Все товары категории

Все товары бренда Rigol

Нужна консультация?

Наши специалисты ответят на любой интересующий Вас вопрос

Задать вопрос

Корзина
