Артикул:
m-100390
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Анализатор качества электроэнергии
Тип прибора
—
Анализатор качества электроэнергии
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

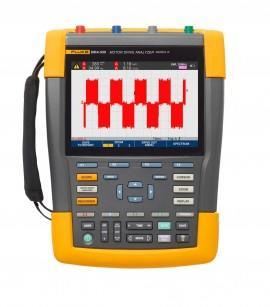

Анализатор привода двигателя Fluke MDA 550 экономит время и устраняет необходимость в настройке сложных измерений, одновременно упрощая устранение неполадок в приводе. Просто выберите тест, и пошаговые измерения под руководством покажут вам, где следует подключать напряжение и ток, в то время как предустановленные профили измерений гарантируют, что вы соберете все данные, необходимые для каждой критической секции двигателя-от входа до выхода, шины постоянного тока и самого двигателя.
От базовых до расширенных измерений MDA-550 охватывает вас, и благодаря встроенному генератору отчетов вы можете быстро и легко создавать отчеты по мере их обнаружения и оставления с уверенностью.
Отличительные особенности Fluke MDA-550-III:
- Измерьте ключевые параметры электропривода, включая напряжение, ток, уровень напряжения шины постоянного тока и пульсации переменного тока, дисбаланс напряжения и тока и гармоники, модуляцию напряжения и разряды напряжения на валу двигателя.
- Выполните расширенные измерения гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу электроэнергетическую систему.
- Проведите управляемые измерения для входа привода двигателя, шины постоянного тока, выхода привода, входа двигателя и измерения вала с помощью графических пошаговых диаграмм подключения напряжения и тока.
- Используйте упрощенную настройку измерений с предустановленными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры тестирования.
- Быстро и легко создавайте отчеты, которые идеально подходят для документирования устранения неполадок и совместной работы с другими пользователями.
- Измерьте дополнительные электрические параметры с помощью полного осциллографа 500 МГц, измерителя и возможности записи для полного спектра электрических и электронных измерений в промышленных системах.
Отзывы
Оставить отзыв
Загрузка отзывов...
| № | Наименование | Количество |
|---|---|---|
| 1 | Анализатор работы электроприводов четырехканальный с валом двигателя и гармониками Fluke MDA-550-III | 1 |
| 2 | Литий-ионный аккумулятор BP 291 | 1 |
| 3 | Зарядное устройство BC190 / Адаптер питания | 1 |
| 4 | VPS421 100:1 высоковольтные зонды с зажимами "Крокодил" | 3 |
| 5 | Датчик напряжения VPS410-II-R 10:1 500 МГц | 1 |
| 6 | Зажим переменного тока 3x i400s | 1 |
| 7 | Комплект напряжения на валу SVS-500 (3x щетка) | 1 |
| 8 | Держатель зонда | 1 |
| 9 | Удлинительный стержень из двух частей и магнитное основание | 1 |
| 10 | Большой размер, защитный чехол для переноски с роликами (C437-II) | 1 |
| 11 | Программное обеспечение FlukeView-2 для ПК (Полная версия) | 1 |
| 12 | WiFi-ключ | 1 |
| Параметр | Значение |
|---|---|
| Напряжение постоянного тока (В постоянного тока) | |
| Максимальное напряжение с датчиком 10:1 или 100:1 | 1000 В |
| Максимальное разрешение с зондом 10:1 или 100:1 (напряжение на землю) | 1мВ / 10мВ |
| Полномасштабное считывание | 999 отсчетов |
| Точность от 4 с до 10 us/ | ± (1,5 % + 6 отсчетов) |
| Среднеквадратичное значение напряжения (В переменного тока или В переменного тока + постоянного тока) (при выбранном соединении постоянного тока) | |
| Максимальное напряжение с зондом 10:1 или 100:1 (напряжение на землю) | 1000 В |
| Максимальное разрешение с зондом 10:1 или 100:1 | 1 мВ / 10 мВ |
| Полномасштабное считывание | |
| Постоянный ток до 60 Гц | ± (1,5 % + 10 отсчетов) |
| От 60 Гц до 20 кГц | ± (2,5 % + 15 отсчетов) |
| от 20 кГц до 1 МГц | ± (5 % + 20 отсчетов) |
| От 1 МГц до 25 МГц | ± (10 % + 20 отсчетов) |
| ШИМ-напряжение (В шим) | |
| Цель | Для измерения сигналов с широтно-импульсной модуляцией, таких как выходы инвертора привода двигателя |
| Принцип | Показания показывают эффективное напряжение, основанное на среднем значении выборок за целое число периодов основной частоты |
| Точность | Как переменный ток+постоянный ток для синусоидальных сигналов |
| Пиковое напряжение (В пик) | |
| Режимы | Максимальный пик, минимальный пик или от пк до пк |
| Максимальное напряжение с зондом 10:1 или 100:1 (напряжение на землю) | 1000 В |
| Максимальное разрешение с зондом 10:1 или 100:1 | 10 мВ |
| Точность | |
| Максимальный пик, минимальный пик | ± 0,2 деления |
| Пк-к-пк | ± 0,4 деления |
| Полномасштабное считывание | 800 отсчетов |
| Ток (ампер) с токовым зажимом | |
| Диапазоны | То же, что и V переменного тока, переменного тока+постоянного тока или V пика |
| Масштабные Коэффициенты | 0,1 мВ/А, 1 мВ/А, 10 мВ/А, 20 мВ/А, 50 мВ/А, 100 мВ/А, 200 мВ/А, 400 мВ/А |
| Точность | То же, что и переменный ток, переменный ток+постоянный ток или пик V (добавьте точность зажима тока) |
| Частота (Гц) | |
| Диапазон | От 1000 Гц до 500 МГц |
| Полномасштабное считывание | 9999 отсчетов |
| Точность | ± (0,5 % + 2 отсчета) |
| Соотношение напряжение/Герц (В/Гц) | |
| Цель | Для отображения измеренного значения V ШИМ (см. V ШИМ), деленного на основную частоту в приводах переменного тока с переменной частотой вращения |
| Точность | % Vrms + % Гц |
| Вход привода дисбаланса напряжения | |
| Цель | Чтобы показать наибольшую процентную разницу между одной фазой и средним из 3 истинно среднеквадратичных напряжений |
| Точность | Ориентировочный процент, основанный на значениях переменного тока+постоянного тока |
| Дисбаланс напряжения на выходе привода и на входе двигателя | |
| Цель | Чтобы показать наибольшую процентную разницу между одной фазой и средним значением 3 ШИМ-напряжений |
| Точность | Ориентировочный процент, основанный на значениях V PWM |
| Вход привода с дисбалансом тока | |
| Цель | Чтобы показать наибольшую процентную разницу между одним из значений фазы и средним из 3 значений переменного тока |
| Точность | Ориентировочный процент, основанный на значениях Aac+dc |
| Выход привода с дисбалансом тока и вход двигателя | |
| Цель | Чтобы показать наибольшую процентную разницу между одним из значений фазы и средним из 3 значений переменного тока |
| Точность | Ориентировочный процент, основанный на значениях переменного тока |
Компания Fluke занимает первое или второе место на всех сегментах рынка, на которых она присутствует. Продукция торговой марки Fluke имеет репутацию компактного, надежного, безопасного, простого в эксплуатации и высококачественного оборудования.
