ГОСРЕЕСТР
Артикул:
m-121504
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
92225-24
Количество каналов
—
1
Мин. частота (кГц)
—
9
Все характеристики
2 165 206 руб. /шт
2 328 178 руб.
-7%
Экономия 162 972 руб.
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

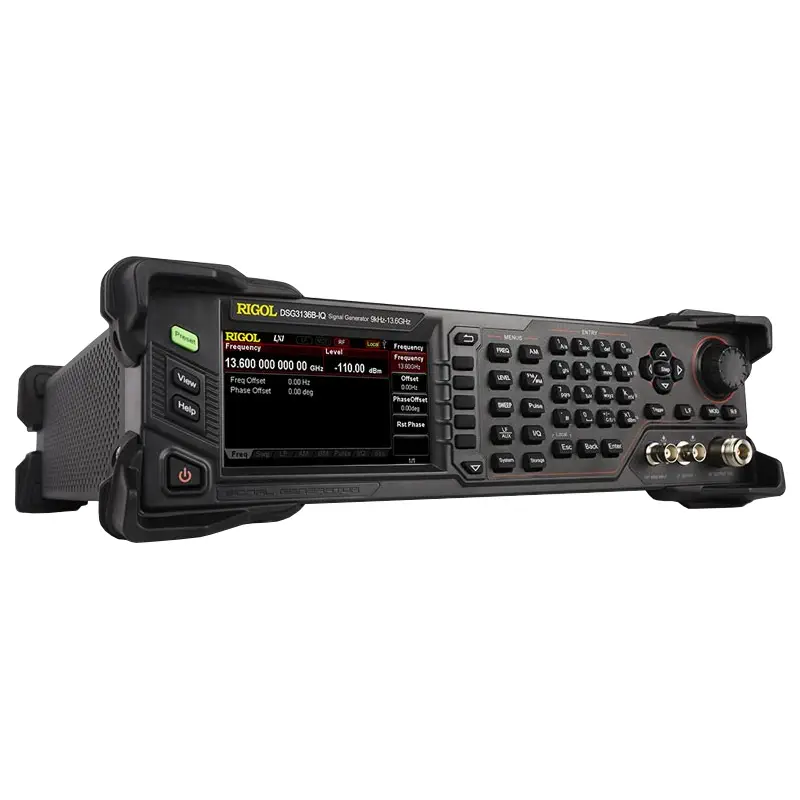

Генератор сигналов универсальный DSG3060-IQ относится к высокопроизводительным высокочастотным генераторам. Генераторы Rigol серии DSG3000 отличаются простотой и легкостью управления, стабильным и четким сигналом на выходе с минимальным искажением, имеют малую занимаемую площадь, небольшой вес и другие особенности.
Это оптимальное устройство для сигналопроизводства, вычислительных работ, работ с приборами, исследований, образовательных процессов и множества других областей применения.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
92225-24 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
6.5 |
|
Фазовый шум
|
-110 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-110 … 13 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
- Генератор сигналов - 1 шт.
- Кабель питания - 1 шт.
| ЧАСТОТА | |||||
| Частотные характеристики | |||||
| Диапазон частот | 9 кГц … 6,5 ГГц (IQ: 50 МГц … 6,5 ГГц) | ||||
| Разрешение | 0,01 Гц | ||||
|
Скорость переключения |
<10 мс (типичное) | ||||
| Частотные диапазоны | |||||
|
Частотные диапазоны |
Значение частоты |
N |
|||
|
1 2 3 4 5 6 |
f ≤ 227.5 МГц 227.5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц< f ≤ 3600 МГц 3600 МГц< f ≤ 6500 МГц |
0,25 0,125 0,25 0,5 1 2 |
|||
| Внутренний источник опорной частоты | |||||
|
Частота опорного генератора |
10 МГц |
||||
| Погрешность после калибровки |
<0,1 ppm <10 ppb (с опцией OCXO-B08) |
||||
|
Температурная стабильность (0°С...50°С) |
<1,0 ppm <5 ppb (с опцией OCXO-B08) |
||||
|
Старение |
<1 ppm / год <30 ppb / год (с опцией OCXO-B08) |
||||
|
Выход внутреннего опорного генератора |
Частота | 10 МГц | |||
| Уровень |
+5 дБ...10 дБ (типичное) |
||||
|
Выходной импеданс |
50 Ом (номинальное) |
||||
|
Вход для внешнего опорного генератора |
Частота | 10 МГц | |||
| Уровень |
0 дБ ...+10 дБ (типичное) |
||||
|
Входной импеданс |
50 Ом (номинальное) |
||||
|
Максимальная девиация |
±5 ppm | ||||
| Свипирование по частоте | |||||
|
Рабочие режимы |
пошаговое, по списку |
||||
| Режим |
одиночное, непрерывное |
||||
| Диапазон |
полный |
||||
| Форма |
треугольник, пила |
||||
|
Шаг изменения |
линейный, логарифмический |
||||
|
Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
||||
|
Временной диапазон |
20 мс...100 с |
||||
|
Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
||||
| Спектральный состав | |||||
|
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм) |
2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм |
< -30 дБн |
|||
| Субгармонические искажения (CW режим) | 3,6 ГГц < f ≤ 6,5 ГГц |
< -60 дБн; < -70 дБн (типичное) |
|||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | 100 кГц< f ≤ 1,5 ГГц | < -60 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн; < -64 дБн (типичное) | ||||
|
3,6 ГГц < f ≤ 6,5 ГГц |
< -48 дБн; < -58 дБн (типичное) |
||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) | f = 1 ГГц | < -110 дБн/Гц; < -116 дБн/Гц (типичное) | |||
|
f = 6,5 ГГц |
< -98 дБн/Гц; < -102 дБн/Гц (типичное) |
||||
| Общие искажения (CW режим, RMS f= 1 ГГц) |
0,3 кГц...3 кГц |
< 10 Гц скз, <5 Гц скз (типичное) | |||
|
0,03 кГц...20 кГц |
< 50 Гц скз, <10 Гц скз (типичное) | ||||
| УРОВЕНЬ | |||||
| Диапазон установки | |||||
|
|
Нормированное значение |
Устанавливаемое значение |
|||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц |
|
+5 дБм | ||
| 100 кГц ≤ f < 1 МГц |
+10 дБм |
+15 дБм | |||
| 1 МГц ≤ f < 200 МГц | +13 дБм | +20 дБм | |||
| 200 МГц < f ≤ 3,6 ГГц | +13 дБм | +27 дБм | |||
|
3,6 ГГц < f ≤ 6,5 ГГц |
+13 дБм |
+20 дБм |
|||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц |
|
-130 дБм | ||
| 100 кГц < f ≤ 3,6 ГГц | -110 дБм | -130 дБм | |||
|
3,6 ГГц < f ≤ 6,5 ГГц |
-110 дБм |
-130 дБм |
|||
| Абсолютная неопределенность | |||||
|
|
-60 дБм ~ макс. спец. уровень |
-90 ~ -60 дБм |
-110 ~ -90 дБм |
||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц |
≤0,7 дБ (тип.) |
≤0,7 дБ (тип.) |
≤0,7 дБ (тип.) |
|
| 100 кГц < f ≤200 МГц |
≤0,7 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
||
|
200 МГц < f ≤ 3,6 ГГц |
≤0,7 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
||
|
3,6 ГГц < f ≤ 6,5 ГГц |
≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
≤1,3 дБ ≤0,5 дБ (тип.) |
||
|
КСВН (1 МГц ≤ f ≤ 6,5 ГГц ) |
≤1,8 (типичное) |
||||
| Установка уровня |
|
||||
|
Время установки (20°С ~ 30°С) |
≤5 мс (типичное) | ||||
| Обратная мощность | |||||
|
Макс. обратная мощность |
Макс. напряжение постоянного тока |
50 В DC |
|||
| 1 МГц < f ≤ 6,5 ГГц | 1 Вт | ||||
| Свипирование по апмлитуде | |||||
|
Рабочие режимы |
пошаговое, по списку |
||||
| Режим |
одиночное, непрерывное |
||||
| Диапазон | полный уровень | ||||
| Форма |
треугольник, пила |
||||
|
Шаг изменения |
линейный, логарифмический |
||||
|
Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
||||
|
Временной диапазон |
20 мс...100 с |
||||
|
Запуск |
Авто, ручной, внешний, по шине (USB, LAN) |
||||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||||
|
Формы сигнала |
синус, меандр |
||||
| Частотный диапазон |
синус |
DC ~ 200 кГц |
|||
|
меандр |
DC ~ 20 кГц | ||||
|
Разрешение |
0,01 Гц |
||||
| Выходное напряжение |
DC |
-3 В ~ 3 В |
|||
|
AC |
0 В ~ 3 Впик |
||||
|
Разрешение |
2 мВ |
||||
| МОДУЛЯЦИЯ | |||||
| Амплитудная модуляция (АМ) | |||||
| Диапазон несущей | ≤ 3,6 ГГц | ||||
| Источник |
внутренний, внешний |
||||
| Глубина | 0 %...100 % | ||||
| Разрешение | 0,1 % | ||||
|
Погрешность установки глубины АМ (fмод = 1 кГц) |
<4 % уст. значения + 1 % |
||||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) |
<3 % (типичное) |
||||
|
Неравномерность АЧХ |
< 3 дБ (номинал.) |
||||
| Частотная модуляция (ЧМ) | |||||
| Диапазон несущей |
≤ 3,6 ГГц |
||||
| Источник |
внутренний, внешний |
||||
|
Девиация |
N x 1 МГц (номинал.) | ||||
| Разрешение |
<0,1 % девиации или 1 Гц, что больше |
||||
|
Погрешность установки (fмод = 1 кГц, внутренний режим) |
<2 % уст. значения + 20 Гц |
||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) |
<2 % (типичное) |
||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) |
< 3 дБ (номинал.) |
||||
| Фазовая модуляция (ФМ) | |||||
| Диапазон несущей |
≤ 3,6 ГГц |
||||
| Источник |
внутренний, внешний |
||||
| Макс. девиация | N x 5 рад (f>23,4375 МГц) | ||||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) |
<1 % уст. значения + 0,1 рад |
||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) |
<1 % (типичное) |
||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) |
< 3 дБ (номинальное) |
||||
| Импульсная модуляция (опция DSG3000B-PUG) | |||||
| Диапазон несущей | ≤ 3,6 ГГц | ||||
| Источник |
внутренний, внешний |
||||
| Диапазон включения / выключения | >70 дБ (100 кГц < f ≤ 3,6 ГГц) | ||||
| Время нарстания / спада (10% / 90%) | <50 нс | ||||
| Частота повторения импульсов | DC ~ 1 МГц | ||||
| Импульсный генератор (опция DSG3000B-PUG) | |||||
|
Режим |
одиночный импульс |
||||
| Период | Диапазон | 40 нс ~170 с | |||
| Разрешение |
10 нс |
||||
| Длительность | Диапазон |
10 нс ~ (170 с ~ 10 нс) |
|||
| Разрешение |
10 нс |
||||
| Задержка запуска | Диапазон | 10 нс ~170 с | |||
| Разрешение |
10 нс |
||||
| Запуск |
Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN) |
||||
| Генератор паттернов (опция DSG3000B-PUG) | |||||
|
Импульсный генератор паттернов |
Количество импульсов |
1 ~ 2047 |
|||
|
Временной диапазон |
20 нс ~170 с | ||||
|
Повторение паттернов |
1 ~ 256 | ||||
| I/Q модуляция | |||||
| Диапазон несущей | 50 МГц ≤ f ≤ 6.5 ГГц | ||||
|
Источник модуляции |
внутренний, внешний |
||||
|
Полоса (RF) |
Внешняя модуляция |
||||
|
Полоса (I или Q) |
до 60 МГц (номинал.) |
||||
|
RF (I + Q) |
до 120 МГц (номинал.) | ||||
| Внутренняя модуляция | |||||
| Полоса (I или Q) | до 30 МГц (номинал.) | ||||
| RF (I + Q) | до 60 МГц (номинал.) | ||||
| Подавление несущей |
50 МГц ≤ f ≤ 6 ГГц |
≥ 40 дБн (типичное) |
|||
|
Подавление боковой полосы |
50 МГц ≤ f ≤ 6 ГГц |
≥ 40 дБн (типичное) | |||
|
Внешние входы I/Q |
КСВН |
<1,5 |
|||
|
Полное значение на входе |
0,5 Вскз (I+Q)скз |
||||
| Внутренняя модуляция | |||||
| EVM |
16QAM, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм) |
≤2,0%скз (типичное) |
|||
|
QPSK, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм) |
≤2,0%скз (типичное) |
||||
|
Внешняя модуляция |
|||||
|
EVM |
CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм) |
≤2,0%скз (типичное) |
|||
|
ACPR |
≥ 70 дБ | ||||
| Генератор I/Q огибающей | |||||
| Выходной импеданс | 50 Ом (номинал.) | ||||
|
Выходное напряжение |
Диапазон установки |
0,02 Вп-п ~1,5 Вп-п |
|||
|
Разрешение |
1 мВ |
||||
|
АЧХ неравномерность (@1 МГц) |
≤10 МГц |
< 0,5 дБ (номинал.) |
|||
| ≤30 МГц | < 1,0 дБ (номинал.) | ||||
|
I/Q дисбаланс |
Магнитуда |
< 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц |
|||
|
Нелинейность фазы |
200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц |
||||
|
SFDR |
Синус (≤30 МГц) |
> 50 дБ (номинал.) |
|||
|
Память формы сигнала |
Длина памяти |
1 Мвыб ~ 16 Мвыб с шагом 1 выборка |
|||
|
Разрешение |
14 бит |
||||
|
Время загрузки 1 Мвыб. |
<10 c (номинал.) |
||||
|
Энергонезависимая память |
96 Мб |
||||
|
Дискретизация |
Диапазон |
1 кГц ~50 МГц |
|||
|
Разрешение |
0,01 Гц |
||||
|
Запуск |
Режим запуска |
Авто, ручной, внешний, по шине (USB, LAN) |
|||
|
Внешний запуск с задержкой |
|||||
|
Диапазон установки |
0 ~ (2E16-1) |
||||
|
Разрешение |
1 |
||||
|
Запрет внешнего запуска |
|||||
| Диапазон установки | 0 ~ (2E16-1) | ||||
| Разрешение | 1 | ||||
|
Длительность импульса |
> 20 нс (номинал.) |
||||
| ВХОДЫ И ВЫХОДЫ | |||||

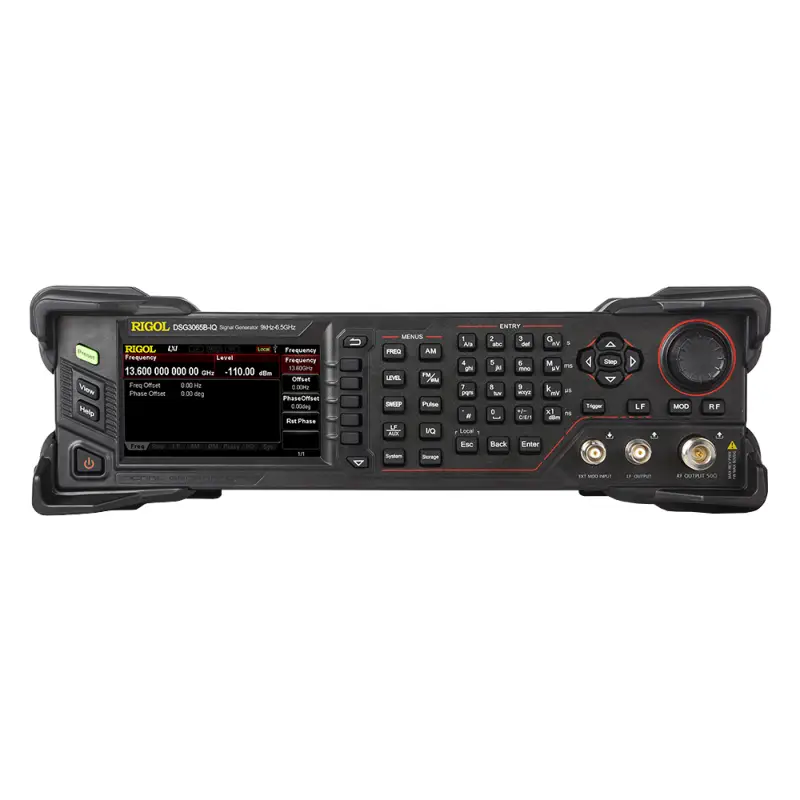

| Разъемы на передней панели | |||||
|
RF выход |
Импеданс |
50 Ом (номинал.) |
|||
|
Разъем |
N "мама" |
||||
| Вход сигнала внешней модуляции | Импеданс | 100 кОм /600 Ом /50 Ом (номинал.) | |||
| Связь | AC/DC | ||||
| Чувствительность | 1 Впп для указанной глубины модуляции или отклонения | ||||
| Разъем | BNC "мама" | ||||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||

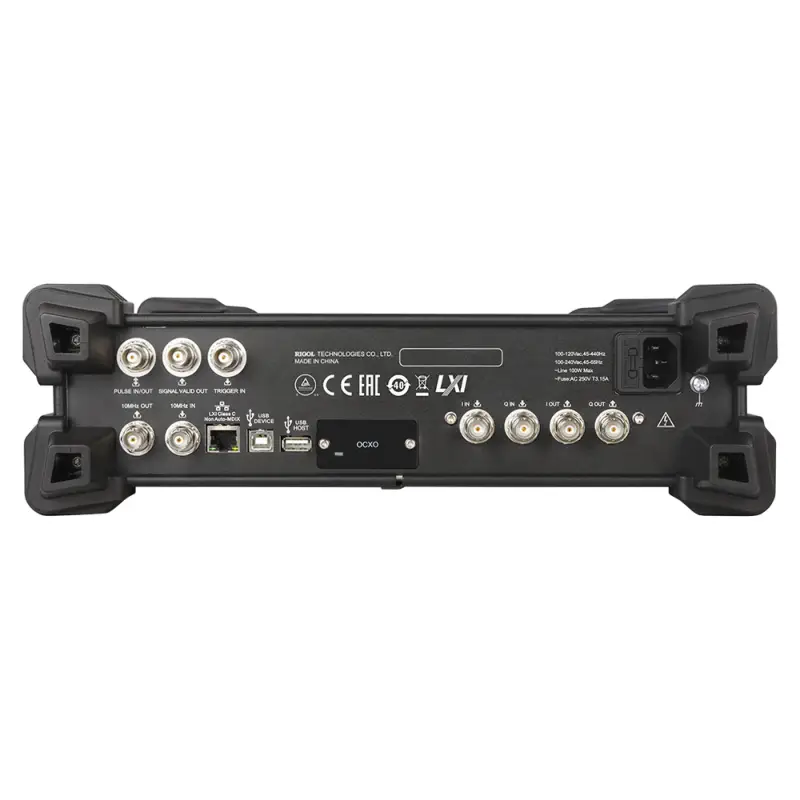

| Разъемы на задней панели | |||||
|
Вход внешнего запуска |
Импеданс |
1 кОм (номинал.) |
|||
|
Разъем |
N "мама" |
||||
|
Уровень запуска |
3,3 В TTL |
||||
| Выход сигнала достоверности |
Выходное напряжение |
0 В / 3,3 В (номинал.) | |||
| Разъем | BNC "мама" | ||||
|
Вход или выход импульса |
Импеданс |
50 Ом (номинал.) |
|||
| Выходное напряжение |
0 В / 3,3 В (номинал.) |
||||
|
Вход для внешнего опорного генератора (10 МГц) |
Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Вход / Выход генератора I/Q огибающей | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Интерфейсы на задней панели | |||||
|
USB-host |
Разъем |
тип А |
|||
|
Протокол |
Версия 2.0 |
||||
|
USB-device |
Разъем |
тип B |
|||
| Протокол | BNC "мама" | ||||
| LAN | LXI | 10/100 Base, RJ-45 | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Дисплей | Тип | ЖК TFT | |||
| Разрешение | 480 x 272 | ||||
| Размер | 4,3" | ||||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | |||
| Объем памяти (внутреннего устройства) | 96 Мб | ||||
| Питание | Напряжение AC | 100 В ~ 240 В | |||
| Частота AC | 45 Гц ~ 440 Гц | ||||
| Потребляемая мощность (со всеми опциями) | 70 Вт (типичное), максимально 100 Вт | ||||
| Рабочие условия | Температура | 0°С ~ 50°С | |||
| Относительная влажность |
≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) |
||||
| Габаритные размеры | W x H x D | 364 x 112 x 420 мм | |||
| Вес |
|
8,03 кг | |||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
