Артикул:
m-108900
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
3
Мин. частота, Гц
—
0.001
Макс. частота, ГГц
—
20
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

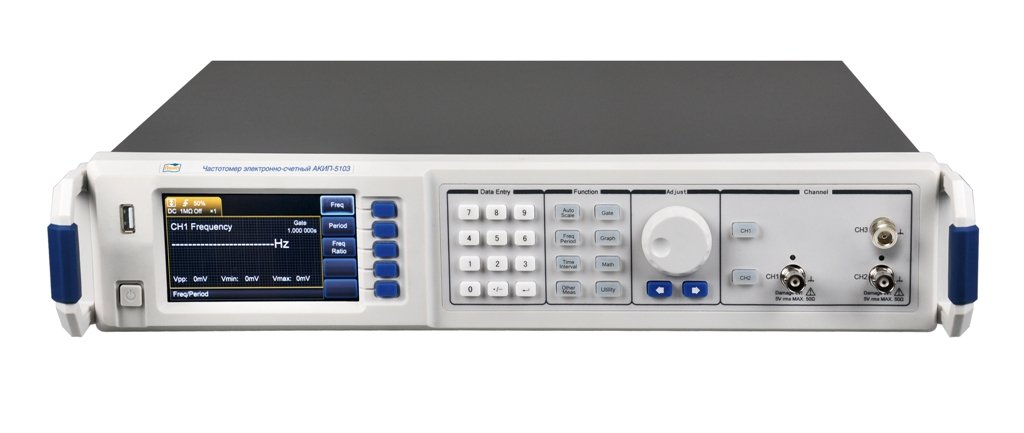

Частотомер АКИП-5103 с опцией 20 ГГц — это пример инженерного мастерства, предназначенный для выполнения самых точных измерений в области электроники и связи. С двумя каналами и возможностью работы в диапазоне от 1 мГц до 20 ГГц, этот прибор является незаменимым инструментом для специалистов, которым необходимо проводить сложные измерения с высокой точностью.
Основной функционал устройства включает в себя измерение частоты, периода, временных интервалов, отношения частот, длительности и фазового сдвига между сигналами, а также скважности и счета импульсов. Эти возможности делают АКИП-5103 идеальным выбором для анализа и диагностики сложных электронных систем. Разрешение при измерении временных интервалов составляет 25 пикосекунд, что обеспечивает исключительную точность при работе с высокоскоростными сигналами. Погрешность опорного генератора на уровне ±1x10^-7 гарантирует стабильность измерений, что критически важно для научных исследований и промышленных приложений.
Статистические функции для частотных измерений, включая расчет среднего, минимума, максимума, относительных значений (PPM), стандартного отклонения и девиации Аллана, позволяют проводить глубокий анализ данных и контролировать качество сигналов на протяжении длительного времени. С разрешением индикатора в 11 разрядов, АКИП-5103 предоставляет четкое и точное отображение результатов измерений, что упрощает интерпретацию данных и минимизирует вероятность ошибок. Интерфейсы LAN, RS-232 и GPIB обеспечивают легкую интеграцию с различными измерительными системами и удобный обмен данными. Цветной графический TFT-дисплей с диагональю 11 см делает процесс работы с прибором еще более комфортным, позволяя легко визуализировать и анализировать измеряемые параметры.
АКИП-5103 с опцией 20 ГГц — это продукт, который сочетает в себе передовые технологии и удобство использования, предоставляя профессионалам мощный инструмент для выполнения самых сложных измерительных задач. Это устройство, безусловно, станет ценным активом для любой лаборатории или производственной площадки, где требуется высочайшая точность измерений.
Основной функционал устройства включает в себя измерение частоты, периода, временных интервалов, отношения частот, длительности и фазового сдвига между сигналами, а также скважности и счета импульсов. Эти возможности делают АКИП-5103 идеальным выбором для анализа и диагностики сложных электронных систем. Разрешение при измерении временных интервалов составляет 25 пикосекунд, что обеспечивает исключительную точность при работе с высокоскоростными сигналами. Погрешность опорного генератора на уровне ±1x10^-7 гарантирует стабильность измерений, что критически важно для научных исследований и промышленных приложений.
Статистические функции для частотных измерений, включая расчет среднего, минимума, максимума, относительных значений (PPM), стандартного отклонения и девиации Аллана, позволяют проводить глубокий анализ данных и контролировать качество сигналов на протяжении длительного времени. С разрешением индикатора в 11 разрядов, АКИП-5103 предоставляет четкое и точное отображение результатов измерений, что упрощает интерпретацию данных и минимизирует вероятность ошибок. Интерфейсы LAN, RS-232 и GPIB обеспечивают легкую интеграцию с различными измерительными системами и удобный обмен данными. Цветной графический TFT-дисплей с диагональю 11 см делает процесс работы с прибором еще более комфортным, позволяя легко визуализировать и анализировать измеряемые параметры.
АКИП-5103 с опцией 20 ГГц — это продукт, который сочетает в себе передовые технологии и удобство использования, предоставляя профессионалам мощный инструмент для выполнения самых сложных измерительных задач. Это устройство, безусловно, станет ценным активом для любой лаборатории или производственной площадки, где требуется высочайшая точность измерений.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
3 |
|
Мин. частота, Гц
|
0.001 |
|
Макс. частота, ГГц
|
20 |
|
Частотный диапазон
|
100 кГц ... 20 ГГц |
|
Опорный генератор
|
±5×10⁻⁷ |
|
Входной импеданс
|
1 МОм / 50 Ом |
|
Минимальная чувствительность
|
50 мВскз |
|
Интерфейсы
|
LAN, RS-232, GPIB |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
|
Функции
|
Частота, Период, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Счёт импульсов, Напряжение (пик-пик/мин./макс.) |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Шнур питания
- Кабель BNC
- Предохранитель
- РЭ и ПО (на CD-диске)
| Канал 1 | |
| Диапазон частот | 1 мГц … 200 МГц (максимальное разрешение 1 мкГц) |
| Канал 2 | |
| Диапазон частот | 1 мГц … 200 МГц (максимальное разрешение 1 мкГц) |
| Параметры входа (Канал 1/ Канал 2) | |
| Динамический диапазон | 50 мВскз … 1 В скз (синусоид.); 150 мВ…4,5 Впик-пик (прямоугольник/ импульс) |
| Уровень повреждения 50 Ом | 5 Вскз (DC… 200 МГц) |
| Уровень повреждения 1 МОм |
350 В dc+ас пик. (f =0…3,5 кГц); 350…5В Вскз (линейно убывает в диапазоне f =3,5..100 кГц); 5 Вскз (f более 100 кГц) |
| Аттенюатор | х1/ х10 (измерение Uвх. и ослабление уровня схемы запуска) |
| Связь по входу | AC или DC (открытый или закрытый вход) |
| Импеданс | 1 МОм/ 35 пФ или 50 Ом |
| Фильтр НЧ | До 100 кГц (-20 дБ для частот более 1 МГц) |
| Функции измерений (Канал 1/КАНал 2) | |
| Врем. интервалы | 1 нс … 104 с |
| Период | 5 нс … 1000 с |
| Разрешение | 25 пс |
| Коэффициент заполнения | 1…99% |
| Счет импульсов | 0 … 1013, (ручной/ авто, разрешение +/- 1 импульс) |
| Фазовый сдвиг | 1° … +359° (в диапазоне 1 мГц…100 МГц) |
| Отношение частот | 0,00001 – 999.999 |
| Входное напряжение | -5,000 В … +5,000 В, разрешение 1 мВ (пик-пик/ мин/ макс) |
| Время счета (f, T) | 1 мкс …1000с + время счета внешнего запуска (TTL, дл. больше/равно 50 нс, положительной полярности) |
| Статистика | |
| Измерение частоты | Среднее, минимум, максимум, однократное относительное отклонение (PPM), СКО, девиация Аллана |
| Диапазон индикации | 2…1.000.000 |
| Вольтметр (DVM1/ DVM2) | |
| Пределы измерений | 2В/ 20 В, ручной /авто (+/- 1,999…+/- 19,99/ пост.) |
| Погрешность измерений | +/- 0,6% |
| Импеданс | 1 МОм |
| Скорость измерений | 10 мс |
| Общие характеристики | |
| Погрешность ОГ | +/- 1х10-7 за год (стандартно); f=10 МГц |
| Разрядность индикатора | 11 разрядов (1 сек) |
| Память | 50 профилей настроек (запись/ вызов) |
| Интерфейс | LAN, RS-232, GPIB |
| Напряжение питания | 220 В (1+/- 10%) частота 50/ 60 Гц; менее 70 ВА |
| Габаритные размеры | 454 х 98 х 480 мм |
| Масса | 7,3 кг |
