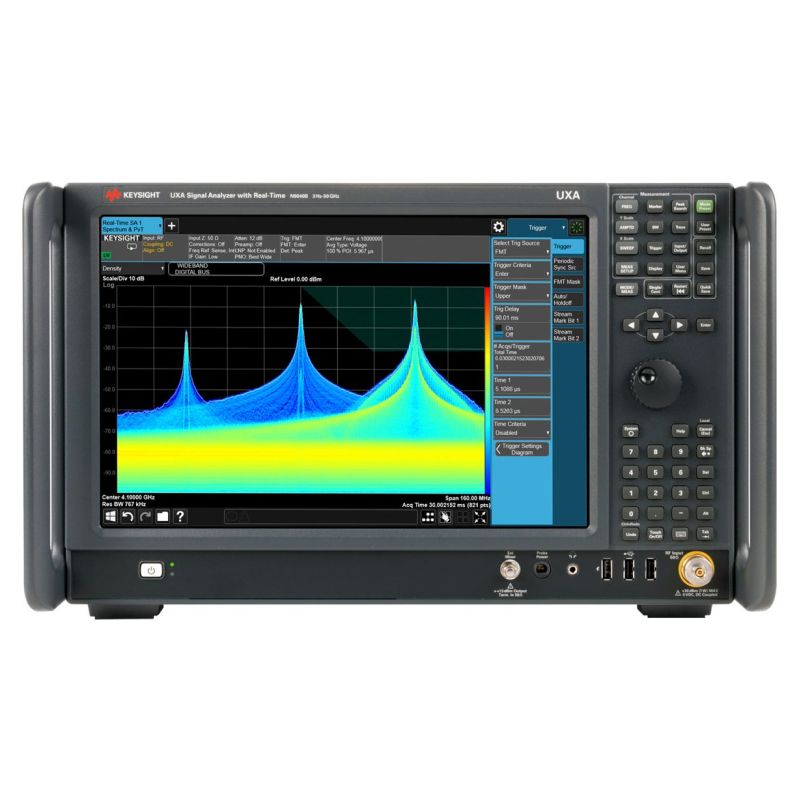

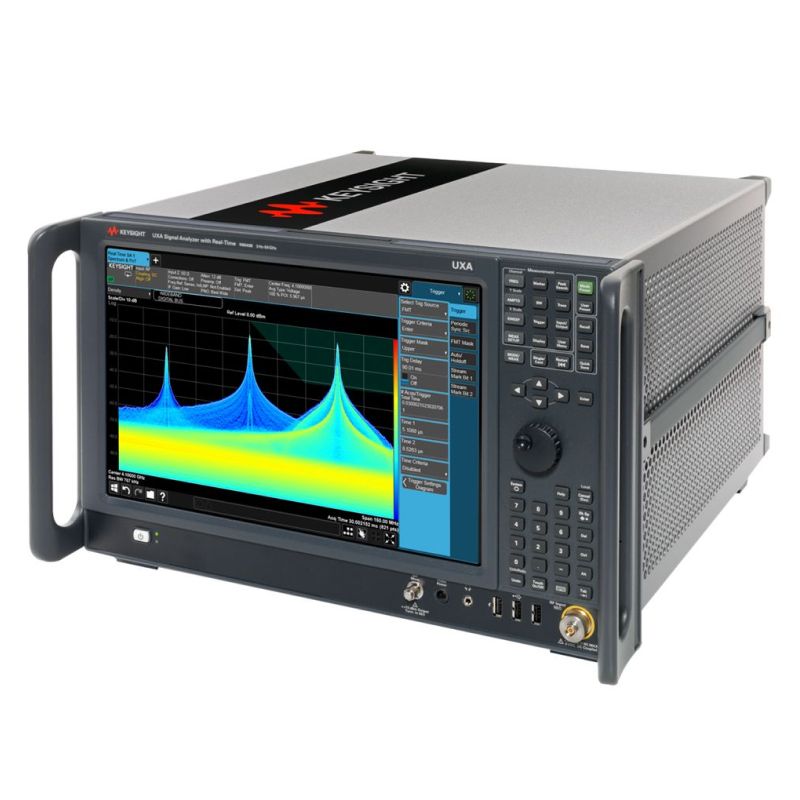

Анализатор сигналов Keysight UXA N9040B-513 (от 2 Гц до 13,6 ГГц)

Анализатор сигналов Keysight UXA N9040B-513 представляет собой высокотехнологичное устройство, предназначенное для точного измерения и анализа широкого спектра радиочастотных сигналов в различных отраслях, таких как телекоммуникации, аэрокосмическая промышленность и разработка электронных систем. Этот прибор, зарегистрированный в Госреестре под номером 65078-16, отличается впечатляющими техническими характеристиками, которые обеспечивают высокую точность и надежность в работе. Частотный диапазон данного анализатора простирается от 2 Гц до 13,6 ГГц, что позволяет охватывать как низкочастотные, так и высокочастотные сигналы, делая его универсальным инструментом для инженеров и исследователей.

Одной из ключевых особенностей UXA N9040B-513 является его максимальная полоса анализа и пропускания, достигающая 1 ГГц. Это означает, что прибор способен обрабатывать сигналы с чрезвычайно широкой полосой, что критично для анализа современных сложных модулированных сигналов, таких как в системах 5G или спутниковой связи. Кроме того, предусмотрены опции расширения полосы анализа, включая стандартные 25 МГц, а также расширения до 40, 255, 510 МГц и даже до 1 ГГц, что дает пользователям гибкость в адаптации под конкретные задачи. В режиме реального времени максимальная полоса пропускания составляет 510 МГц, с возможностью анализа в полосах 255 МГц и 510 МГц, обеспечивая захват и обработку сигналов без потери информации в динамических условиях.

Шумовые характеристики анализатора свидетельствуют о его превосходном качестве. Средний уровень собственных шумов на частоте 1 ГГц составляет -174 дБм, что указывает на минимальное влияние внутреннего шума на измерения, позволяя обнаруживать слабые сигналы с высокой чувствительностью. Фазовый шум, важный параметр для оценки стабильности генератора, на частоте 1 ГГц с отстройкой 10 кГц равен -136 дБн/Гц, а с отстройкой 30 кГц — также -136 dBc/Hz, демонстрируя отличную фазовую стабильность. При отстройке 1 МГц фазовый шум снижается до -146 дБн/Гц, что делает прибор идеальным для приложений, требующих высокой чистоты сигнала, таких как точные измерения в лабораториях или на производстве.

Точность измерений подкрепляется суммарной погрешностью уровня сигнала, которая не превышает ±0,16 дБ, что гарантирует достоверность результатов даже при сложных условиях. Интермодуляционные искажения третьего порядка на частоте 1 ГГц составляют +22 дБм, указывая на хорошую линейность устройства и способность справляться с нелинейными эффектами в сигналах. Аттенюатор в стандартной комплектации предлагает диапазон ослабления до 70 дБ с шагом 2 дБ, что позволяет точно регулировать уровень входного сигнала и предотвращать перегрузку анализатора.

Динамические возможности UXA N9040B-513 впечатляют: минимальная длительность для 100-процентной вероятности захвата сигнала равна 3,517 мкс, что обеспечивает быстрый и надежный захват даже коротких импульсов. Динамический диапазон, свободный от паразитных составляющих, достигает 78 дБн, позволяя анализировать сигналы с большим размахом уровней без искажения. Средний уровень собственных шумов на частоте 2 ГГц при отключенном предусилителе составляет -155 dBm/Hz, что подчеркивает универсальность прибора в различных частотных диапазонах.

В целом, Keysight UXA N9040B-513 сочетает в себе передовые технологии, высокую точность и гибкость, делая его незаменимым для профессионалов в области радиоэлектроники. Его характеристики, такие как широкий частотный диапазон, низкий шум и быстрая обработка, открывают новые возможности для инновационных разработок и тестирования систем, требующих максимальной надежности и детализации анализа. Этот анализатор не только соответствует современным стандартам, но и задает их, обеспечивая пользователям инструменты для решения самых сложных задач в мире сигналов.
